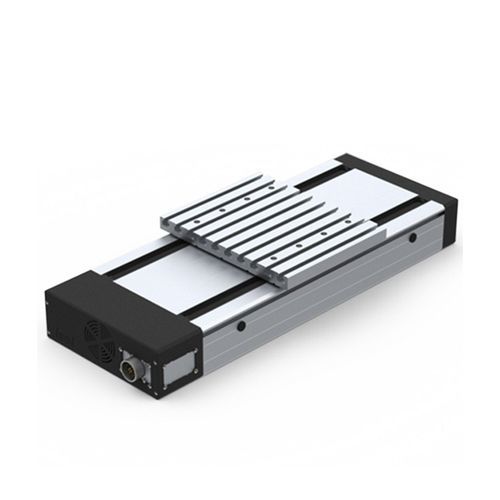

Profil-Lineareinheit Linear unit equipped with spindle drive LES 5

mit Servomotormit LinearmotorPräzision

Lineareinheit mit 4 Präzisions-Stahlwellen Ø 12 h6, Material Cf53, Härte 60 ± 2 HRC Standard- + max. bestellbare Längen sowie Steigungen s. Details Motormodule & Kupplungsgehäuse siehe unten! Ist Ihre Wunschlänge* nicht aufgeführt? Kontaktieren Sie uns! ➔ * Standard 290 - 3490 mm im Raster 100mm Lmax bis 3490 mm sowie Sonderlängen MERKMALE Alu-Wellenaufnahmeprofil B225 x H75 mm, natur eloxiert Aufspannfläche und Profilunterseite plangefräst mit 4 Präzisions-Stahlwellen Ø 12 h6, Material Cf53, Härte 60 ± 2 HRC Alu-Wellenschlitten WS 5/70, 2 x WS 5/70 (70 mm lang), spielfrei einstellbar, zentr. Schmierung Kugelgewindetriebe mit 2,5 / 4 / 5 / 10 / 20 mm Steigung Profilabdichtung durch abriebfeste Dichtlippen Alu-Druckguss-Endplatten mit 2 End- bzw. Referenzschaltern, Wiederholgenauigkeit ± 0,02 mm abgedichtete Schrägkugellager im Antrieb-Stahlflansch VERFAHRWEG bei 2 x WS 5 / 70 = Profillänge (L1) - 150 mm bei 4 x WS 5 / 70 = Profillänge (L1) - 280 mm Profillänge (L1) von 290 mm bis 3490 mm im 100 mm-Raster bestellbar! Maximale Länge bis 3490 mm und Sonderlängen auf Anfrage. OPTIONEN Alu-Profil schwarz eloxiert Elektromagnetbremse Stahlschlitten LS2 (Art.-Nr. 223007) Endschalter-Anbausatz (siehe Zubehör) Alu-Handrad 80 mm AUF ANFRAGE Längenmesssystem Faltenbalgabdeckung Hinweis Schmierung: Die Antriebskomponenten sind ab Werk mit einem Spezialfett vorratsgeschmiert. Sie können sofort angefahren werden. Zur Nachschmierung der Linearlager mit Wellen ist nur das Spezialfett von isel Germany AG zu verwenden. Unter den folgenden Artikelnummern kann das erforderliche Fett bestellt werden: - Art.-Nr. 299031 Universalschmierfett - Art.-Nr. 931170 Stosspresse
