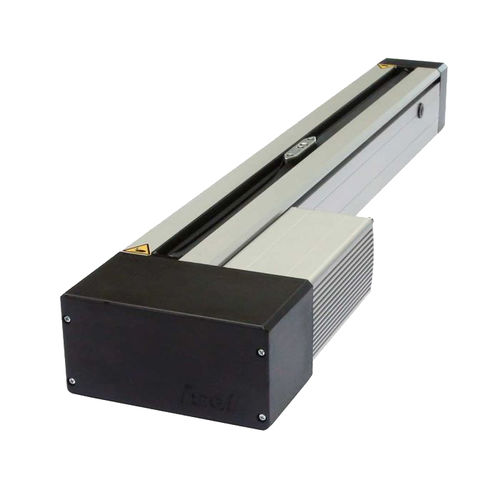

Profil-Lineareinheit Linear unit equipped with spindle drive LES 4

mit Servomotormit LinearmotorPräzision

mit 2 Präzisions-StahlwellenØ 12 h6, Material Cf53, Härte 60 ± 2 HRC Standard- und max. bestellbare Längen sowie Steigungen s. Details Motormodule & Kupplungsgehäuse siehe unten! Ideal für den Aufbau von Messverfahren! Ist Ihre Wunschlänge* nicht aufgeführt? Kontaktieren Sie uns! ➔ * im Raster 100mm Lineareinheit mit Spindelantrieb - LES 4 1 Spur, 75 mm breit, Motor seitlich montierbar MERKMALE Alu-Wellenschlitten WS 5/70,2 x WS 5/70 (70 mm lang), spielfrei einstellbar, zentr. Schmierung Alu-Wellenaufnahmeprofil Breite 75 x Höhe 75 mm, natur eloxiert Aufspannfläche und Profilunterseite plangefräst mit 2 Präzisions-StahlwellenØ 12 h6, Material Cf53,Härte 60 ± 2 HRC Kugelgewindetriebe mit 2,5 / 4 / 5 / 10 / 20 mm Steigung Profilabdichtung durch abriebfeste Dichtlippen Alu-Druckguss-Endplatten mit 2 End- bzw. Referenzschaltern,Wiederholgenauigkeit ± 0,02 mm abgedichtete Schrägkugellager im Antrieb-Stahlflansch VERFAHRWEG bei 1 x WS 5 / 70 = Profillänge (L1) - 150 mm bei 2 x WS 5 / 70 = Profillänge (L1) - 280 mm Profillänge (L1) von 290 mm bis 3490 mm im 100 mm-Raster bestellbar! Maximale Länge bis 3490 mm sowie Sonderlängen auf Anfrage. OPTIONEN Alu-Profil schwarz eloxiert Elektromagnetbremse im Motormodul oder in Verlängerung der Antriebsspindel Stahlschlitten LS2 (Art.-Nr. 223007) Außenliegender Endschalter-Anbausatz (siehe Zubehör) Alu-Handrad 80 mm AUF ANFRAGE Längenmesssystem Faltenbalg abdeckung Montage links des Motormoduls Hinweis Schmierung: Die Antriebskomponenten sind ab Werk mit einem Spezialfett vorratsgeschmiert. Sie können sofort angefahren werden. Zur Nachschmierung der Linearlager mit Wellen ist nur das Spezialfett von isel Germany AG zu verwenden.
