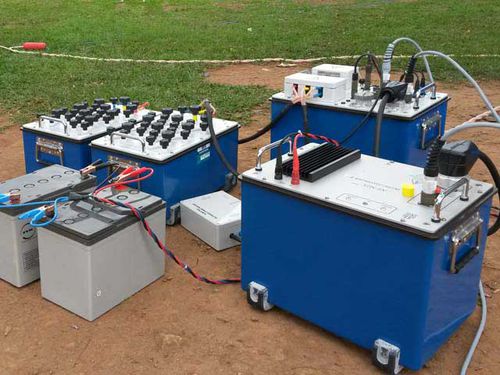

Detektionssystem für Grundwasser NUMIS Poly

Magnetresonanzsondierung

Das Numis Poly-Gerät ist ein Magnetresonanzsondierungssystem (MRS) für die direkte Ortung von oberflächennahem Grundwasser bis zu 150 m Tiefe. - NUMISPoly ist ein modulares Mehrkanal-MRS-Gerät mit einem Gewicht von 25 kg oder weniger, was es tragbar macht. - Die Sendeeinheit erzeugt Impulse mit der Larmor-Frequenz. Die Empfängereinheiten (bis zu 4) messen das MRS-Signal und das Rauschen nach Filterung, Verstärkung und Analog-Digital-Wandlung. - Der PC-Computer empfängt die Rohdaten, verarbeitet sie, zeigt sie an und speichert sie (einschließlich der Zeitreihen) zur weiteren Auswertung - Die beiden DC/DC-Wandlereinheiten werden für eine maximale Untersuchungstiefe von 150 m benötigt, um die quadratische Schleife von 150 m Länge (600 m Gesamtlänge) mit Strom zu versorgen.) Wenn jedoch eine Untersuchung von 100 m ausreicht, ist nur eine Wandlereinheit mit einer quadratischen Schleife von 100 m Seitenlänge (400 m Gesamtlänge) erforderlich. Mit nur einem Wandler wird nur die transversale Zeitkonstante (T2*) gemessen, während mit zwei Wandlern die transversale und die longitudinale (T1) Zeitkonstante gemessen werden; T1 bietet eine bessere Abschätzung der Permeabilität als T2* - Die zwei Abstimmgeräte müssen bei niedrigeren magnetischen Breiten verwendet werden (für ein Erdfeld von weniger als 31 000 nT mit der quadratischen Schleife mit 150 m Seitenlänge oder 37 000 nT mit der quadratischen Schleife mit 100 m Seitenlänge), während bei mittleren und höheren Breiten nur ein Abstimmgerät benötigt wird - Die Empfänger 2 bis 4 können für Fernreferenzzwecke (Verbesserung des Signal-Rausch-Verhältnisses) oder für die 2D-Erfassung verwendet werden
