Detektionssystem für Grundwasser Numis Poly

Magnetresonanzsondierung

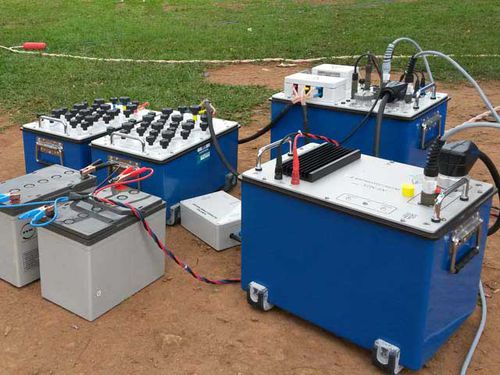

Das Numis Poly-Gerät ist ein Magnetic Resonance Sounding (MRS)-System für die direkte Ortung von oberflächennahem Grundwasser bis zu einer Tiefe von 150 m. - NUMISPoly ist ein modulares Mehrkanal-MRS-Gerät, das mit Einheiten von 25 kg oder weniger konzipiert wurde und somit manntragbar ist. - Die Sendeeinheit erzeugt Impulse auf der Larmor-Frequenz - Die Empfängereinheiten (bis zu 4) messen das MRS-Signal und das Rauschen, nach Filterung, Verstärkung und Analog-Digital-Wandlung. - Der PC-Computer empfängt die Rohdaten, verarbeitet sie, zeigt sie an und speichert sie (einschließlich Zeitreihen) zur weiteren Auswertung - Die beiden DC / DC-Wandlereinheiten werden für eine maximale Untersuchungstiefe von 150 m) benötigt, um die 150 m lange quadratische Schleife (600 m Gesamtlänge) zu versorgen. Wenn jedoch eine Untersuchung von 100 m ausreicht, wird nur eine Wandlereinheit mit einer quadratischen Schleife von 100 m Seitenlänge (400 m Gesamtlänge) benötigt. Mit nur einem Wandler wird nur die transversale Zeitkonstante (T2*) gemessen, während mit zwei Wandlern die transversale und die longitudinale (T1) Zeitkonstante gemessen werden; T1 bietet eine bessere Abschätzung der Permeabilität als T2* - Die zwei Abstimmgeräte müssen bei niedrigeren magnetischen Breiten verwendet werden (für ein Erdfeld unter 31 000 nT mit der 150 m langen quadratischen Schleife bzw. 37 000 nT mit der 100 m langen quadratischen Schleife), während bei mittleren und höheren Breiten nur ein Abstimmgerät benötigt wird - Die Empfänger 2 bis 4 können für Fernreferenzzwecke (Verbesserung des Signal-Rausch-Verhältnisses) oder 2D-Erfassung verwendet werden
