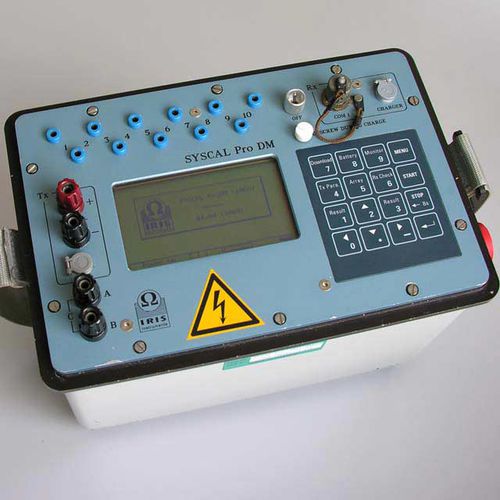

Messinstrument / spez. Widerstand Syscal Deep Marine

induzierte PolarisationAufladbarkeitelektrisch

In Süßwasserumgebungen kann der Standard-Syscal Pro für die Messung des Schiffswiderstands verwendet werden. In stark leitfähiger Umgebung ist jedoch eine modifizierte Variante mit höherem Stromausgang erforderlich. Dank seiner 10 Empfangskanäle ermöglicht der Syscal Pro Deep Marine die gleichzeitige Erfassung von 10 Widerstandsdatenpunkten, die 10 Tiefenstufen entsprechen. Die kurze Strominjektionszeit ermöglicht die Aufzeichnung eines Satzes von 10 Widerständen etwa alle 2 Sekunden; das macht dieses Gerät sehr effizient für diese Art von Vermessung. Es kann ein robuster Streamer mit 13 Graphitabnahmen geliefert werden. Typische Elektrodenabstände sind 5, 10 und 15 m. Je nach Tiefe der Wassersäule kann der Streamer entweder nahe der Wasseroberfläche schwimmen oder in der Nähe des Meeresbodens eingetaucht werden. GPS-Systeme können dank einer seriellen/USB-Datenschnittstelle direkt an das SYSCAL Pro Deep Marine-Gerät angeschlossen werden; so ist die Position der Elektroden für jeden Messpunkt genau bekannt. Bestimmte GPS bieten auch einen Echolot-Schwinger, der direkt an den PC angeschlossen werden kann; in diesem Fall integriert die Software die Widerstandsdaten mit den GPS-Koordinaten und der Bathymetrie. Die vom SYSCAL Pro Deep Marine aufgezeichneten Daten werden kontinuierlich per serieller/USB-Kommunikation auf einen Laptop übertragen. Gleichzeitig werden die Widerstandswerte in Echtzeit numerisch und grafisch dargestellt (2D-Schnitt des Widerstands).
