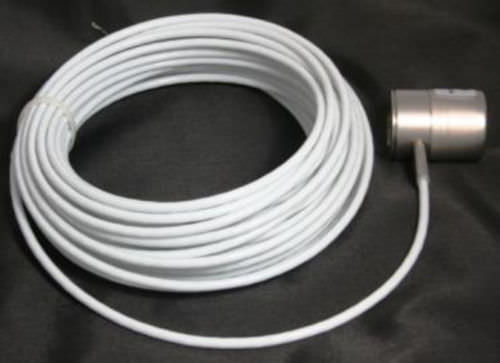

Schwingungssensor für Industrieanwendungen 941B

Der Schwingungssensor IRD Modell 941B ist ein seismischer Festkörper-Beschleunigungssensor zur permanenten Montage an Maschinen. Er ist für den Einsatz in rauen Industrieumgebungen ausgelegt, einschließlich hoher Temperaturen, spritzender Flüssigkeiten, Dampf und Strahlung, und ist beständig gegen das ständige Verspritzen von Kühlmittel an Werkzeugmaschinen. Die großen Frequenz- und Amplitudenbereiche des 941B eignen sich für die meisten Arten von rotierenden Maschinen. Die geringe Größe des 941B erlaubt die Installation in der Nähe von Lagern, und das integrierte Kabel eliminiert Probleme, die häufig bei Steckverbindern auftreten. Eine einzigartige Klemmhalterung vereinfacht die Installation an einer flachen Stelle mit einem Durchmesser von 1,5 Zoll (38 mm) unter Verwendung einer ¼- 28 Maschinenschraube. Die Klemmhalterung erleichtert das Entfernen und Austauschen des Sensors bei Wartungsarbeiten, ohne die Leistung des Sensors zu beeinträchtigen. Der 941B verfügt über einen internen Verstärker mit niedriger Ausgangsimpedanz, der in der Lage ist, das Schwingungssignal präzise über ein bis zu mehrere tausend Fuß langes Kabel zu übertragen, wodurch er sich ideal für große Installationen mit zentralisierter Signalverarbeitungsausrüstung eignet. Für einen zuverlässigen, störungsfreien Betrieb ist der Verstärker vor elektrostatischen Entladungen und Hochfrequenzstörungen geschützt. Eine DC-Vorspannung auf der Ausgangsleitung ermöglicht eine Ferntestung der Kabeldurchgängigkeit und des ordnungsgemäßen Betriebs. ALLGEMEINE SPEZIFIKATIONEN Häufigkeit Antwort 10 Hz bis 2kHz ±10% bei 21°C (70°F) Empfindlichkeit 50 mV/g ±10% bei 100 Hz Dynamisch Bereich .005 - 100 g Spitze Querformat Antwort 5% im Durchschnitt Erdungsgehäuse mit Kabelschirm verbunden (von der internen Schaltung isoliert) Macht Anforderung +16 bis +26 VDC bei 9 mA Versorgung durch einen 1000-Ohm-Widerstand Ausgangsvorspannung +10 bis +20 Volt DC
