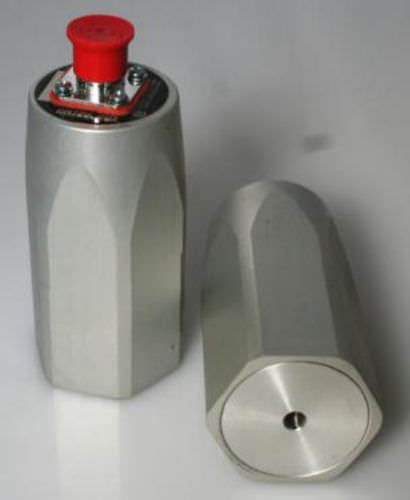

Magnet-Schwingungssensor 544

Tauchspulen

GESCHWINDIGKEITSWANDLER Der Schwingungssensor IRD Balancing Model 544 ist ein seismischer Geschwindigkeitsaufnehmer mit einer beweglichen Spule in einem permanenten Magnetfeld. Das Modell 544 eignet sich aufgrund seines hohen Ausgangs, seiner niedrigen Impedanz, seines breiten Frequenzgangs und seiner robusten Konstruktion für eine Vielzahl von manuellen und kontinuierlichen Überwachungsanwendungen. Das Gehäuse aus eloxiertem Aluminium ist wasserdicht, staubdicht und akzeptabel zur Verwendung in explosionsgefährdeten Bereichen der Abteilung 2. Eine Vielzahl von Zubehör ist erhältlich. Installation: 1. Die empfindliche Achse kann in jede Richtung ausgerichtet werden. 2. Die Montagefläche muss eben und glatt sein (mindestens durchmesser = 2 3/8 Zoll). 3. Die Achse des Befestigungsbolzens muss senkrecht zur Befestigung stehen oberfläche. 4. Nur handfest anziehen. 5. Steckverbinder-Pin A ist sowohl Signal- als auch Gehäusemasse; Steckverbinder-Pin B ist Signal. ALLGEMEINE SPEZIFIKATIONEN Frequenzgang 14 bis 1.000 Hz innerhalb von ± 8% @ 70°F (21°C) Empfindlichkeit 1080 ±10% mV/in/s (42,52 mV/mm/s) Maximale Amplitude 125 mils pk-pk bis 70 Hz 30 g über 70 Hz Impedanz R=2 k L= 0,7H @ 70° F (21° C) Magnetisches Feld Empfindlichkeit 0.15 in/s/Gauß Dämpfungsfaktor 0,7 (kritisch) @ 70° F (21° C) Querformat Antwort Weniger als 5% (Durchschnitt) zwischen10 und 1000 Hz Gehäuse wasserdicht und staubdicht Steckverbinder 2-polig (10SL-4P) Erdung Gehäuse und Signalmasse gemeinsam Montage ¼" - 28 Gewindebohrungen, ¼" Tiefe Montage Orientierung Jede Gewicht 1,3 lbs. (0,59 kg) Temperatur Bereich -40 bis 500° F (-40° bis 260° C)
