Der IRD 911 ist ein seismischer Festkörper-Beschleunigungsmesser zur permanenten Montage an Maschinen. Er wird in einem vollverschweißten Edelstahlgehäuse mit einem hermetisch abgedichteten Anschlussstück hergestellt, das rauen Industrieumgebungen, einschließlich hoher Temperaturen und spritzender Flüssigkeiten, standhält.
Der breite Frequenz- und Amplitudenbereich des IRD 911 eignet sich für die meisten Typen rotierender Maschinen. Die geringe Größe erlaubt die Installation in der Nähe von Lagern.
Der IRD 911 verfügt über einen internen Verstärker mit niedriger Ausgangsimpedanz, der in der Lage ist, ein Schwingungssignal über mehrere tausend Meter Kabel präzise zu übertragen, ideal für große Installationen mit zentralisierter Signalverarbeitungsausrüstung. Eine DC-Vorspannung am Ausgang erleichtert die Fernprüfung von Kabeln
kontinuität und ordnungsgemäßer Betrieb.

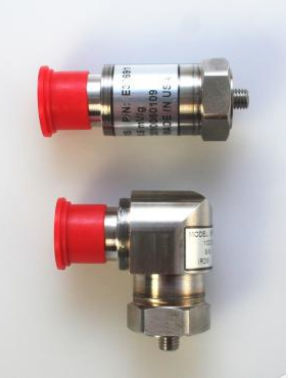

Der IRD 911 kann mit einer Schraube ¼"- 28 direkt an der Maschine montiert werden. Der Beschleunigungsmesser IRD 911 ist in einer geraden oder einer rechtwinklig montierten Anschlusskonfiguration erhältlich
ALLGEMEINE SPEZIFIKATIONEN
Häufigkeit
Antwort
3Hz bis 2kHz innerhalb von ±10% bei 70°F
(21°C)
Empfindlichkeit 100 mV/g ± 10% bei 100Hz
Magnetisches Feld
Empfindlichkeit
100 µg/Gauß
Ausgabe
Impedanz
100 Ohm
Dynamisch
Bereich
1- 75 g Spitze
Resonanz
Häufigkeit
22 kHz nominal, montiert
Querformat
Empfindlichkeit
5% im Durchschnitt
Erdung Gehäuse vom Stromkreis isoliert
Macht
Anforderung
+18 bis +26VDC Quelle durch 1 bis
4mA-Konstantstrom-Diode
Ausgangsvorspannung +10 bis +18 VDC
Gehäuse aus Edelstahl der Serie 316L
Hermetisch abdichten
Umwelt
Schutz
Erfüllt NEMA 4x, 12, 13, IEC IP66
Temperatur
Bereich
-40 bis 300° F (-40 bis 149° C)
---
