Baureihe B - B50F
2300 kg (5000 lb) Fassungsvermögen
Vom Benutzer gefertigte Auswuchtmaschine
HORIZONTALE ACHSE, ALLGEMEINE ANWENDUNG, WEICHE LAGERUNG,
AUSWUCHTMASCHINE
BESCHREIBUNG
Die B50F ist eine dynamische, weichgelagerte Auswuchtmaschine mit horizontaler Achse, die mit Präzisionsauswuchtteilen, die vom IRD® geliefert und vom Anwender vor Ort gefertigt werden, zusammengebaut wird.

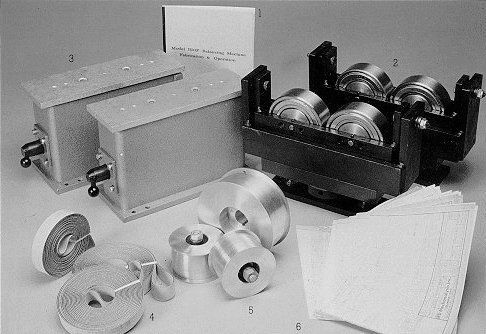

IRD® liefert zwei modulare, aufgehängte Werkstückträger, zwei Sätze von Rollenträgern, eine Riemenscheibe des Antriebsmotors, Umlenkrollen, Riemen, Endstöße und Fertigungszeichnungen.
Der Kunde liefert ein Maschinenbett, Sockel für die Montage der modularen Aufhängungen, den Antriebsmotor, den Motorregler mit variabler Drehzahl und einen Rahmen für den Riemenantrieb.
Optionale Instrumentenpakete, V-Block-Rotor-Arbeitsstützen, Antriebssysteme und negative Lasthaltevorrichtungen sind erhältlich.
ALLGEMEINE SPEZIFIKATIONEN
- Gewichtskapazität: 2300 kg (5000 lb)
- Max. Rotordurchmesser: 2180 mm (85,8 Zoll)
- Max. Empfindlichkeit: 4 g mm (0,16 g in)
- Standardbettlänge: 2170 mm (vom Benutzer hergestellt) (85,4 Zoll)
- Zeitschrift Dia Range: 19 - 330 mm (0,75 - 13 Zoll)
- Trennung von Zeitschrift zu Zeitschrift:
(Basierend auf Benutzer 140 - 2030 mm
Gefertigtes Bett) (5,5 - 80 in)
- Laufwerkstyp: Untergehängter Riemenantrieb
mit manueller Riemenspannung
(Vom Benutzer hergestellt - Umlenkrollen vom IRD)
- Antriebsmotor empfohlen:
Gleichstrom 3,7 kW
(5 HP)
Variable Geschwindigkeit (vom Benutzer bereitgestellt)
- Auswuchtdrehzahlbereich:
250 bis 6000 U/min
(Abhängig vom Durchmesser des angetriebenen Rotors)
---
