Reihe B - B10F
450 kg (1000 lb) Fassungsvermögen
Vom Benutzer gefertigte Auswuchtmaschine
HORIZONTALE ACHSE, ALLGEMEINE ANWENDUNG, WEICHE LAGERUNG,
AUSWUCHTMASCHINE
BESCHREIBUNG
Die B10F ist eine dynamische, weichgelagerte Auswuchtmaschine mit horizontaler Achse, die mit Präzisionsauswuchtteilen, die vom IRD® geliefert und vom Anwender vor Ort gefertigt werden, zusammengebaut wird.

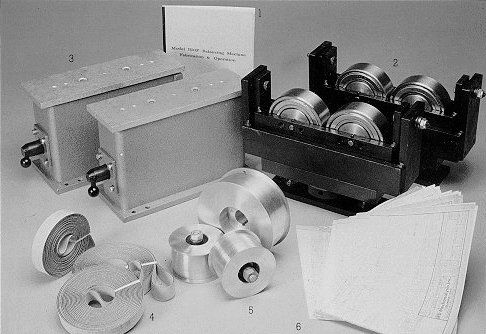

IRD® liefert zwei modulare Aufhängungs-Arbeitsstützen, zwei Sätze von Rollen-Arbeitsstützen, Antriebsmotor-Riemenscheibe, Umlenkrollen, Riemen, Endstöße und Fertigungszeichnungen.
Der Kunde liefert ein Maschinenbett, Sockel für die Montage der modularen Aufhängungen, den Antriebsmotor, den Motorregler mit variabler Drehzahl und einen Rahmen für den Riemenantrieb.
Optionale Instrumentenpakete, V-Block-Rotor-Arbeitsstützen, Antriebssysteme und negative Lasthaltevorrichtungen sind erhältlich.
ALLGEMEINE SPEZIFIKATIONEN
- Gewichtskapazität: 450 kg (1000 lb)
- Max. Rotordurchmesser: 2064 mm (81,25 Zoll)
- Max. Empfindlichkeit: 2 g mm (0,08 g in)
- Standardbettlänge: 2170 mm (vom Benutzer hergestellt) (85,4 Zoll)
- Zeitschrift Dia Range: 13 - 200 mm (0,5 - 8 Zoll)
- Trennung von Zeitschrift zu Zeitschrift:
(Basierend auf Benutzer 50 - 2030 mm
Gefertigtes Bett) (2 - 80 in)
- Laufwerkstyp: Untergehängter Riemenantrieb
mit manueller Riemenspannung
(Vom Benutzer hergestellt - Umlenkrollen vom IRD)
- Antriebsmotor empfohlen:
Gleichstrom 1,5 kW (2 PS)
Variable Geschwindigkeit (vom Benutzer bereitgestellt)
- Auswuchtdrehzahlbereich:
250 bis 6000 U/min
(Abhängig vom Durchmesser des angetriebenen Rotors)
---
