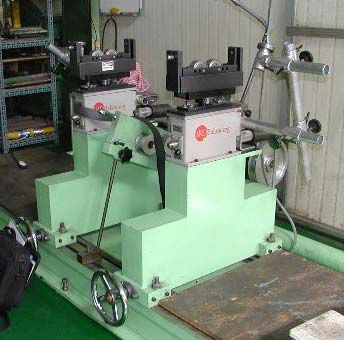

Baureihe B - B10U
450 kg (1000 lb) Fassungsvermögen
Upgrade-System für Horizontal-Auswuchtmaschine
HORIZONTALE ACHSE, ALLGEMEINE ANWENDUNG, WEICHE LAGERUNG,
UPGRADE-SYSTEM FÜR AUSWUCHTMASCHINE
BESCHREIBUNG
Mit dem Aufrüstsystem der Serie B10U kann der Anwender den Wert einer IRD® -Wuchtmaschine mit Weichlagern erfahren, indem er eine vorhandene Auswuchtmaschine mit neuen modularen Werkstückträgeraufhängungen und Rollenträgern aufrüstet. Verwendet das vorhandene Antriebssystem und Maschinenbett. Stehlager müssen möglicherweise modifiziert werden.
Zur Installation schneidet der Anwender den oberen Teil der vorhandenen Arbeitsunterstützungs-Sockel ab und installiert neue Arbeitsunterstützungen mit Aufhängungen und Rollenarbeitsbühnen auf modifizierten Sockeln gemäß der bereitgestellten Zeichnung. Das vorhandene Bett, das Antriebssystem und das Endschubsystem werden wiederverwendet.
ALLGEMEINE SPEZIFIKATIONEN
- Maximale Gewichtskapazität: 450 kg (1000 lb)
- Max. Rotordurchmesser: Abhängig von der vorhandenen Maschine
- Max. Empfindlichkeit: 2 g mm (0,08 g in)
- Standard-Bettlänge: Hängt von der vorhandenen Maschine ab
- Zeitschrift Dia Range: 13 - 203 mm (0,5 - 8 Zoll)
- Trennung von Zeitschrift zu Zeitschrift: Hängt von der vorhandenen Maschine ab
- Abmessungen der Arbeitsunterstützungswalze: 76 mm T x 13 mm B (3" x 0,5")
- Laufwerkstyp: Kann mit vorhandenen Endantriebs- oder Unterflur-Riemenantriebssystemen verwendet werden
- B10U Kit enthält: Fertigungszeichnung, Aufhängungs-Arbeitsstützen und Rollen-Arbeitsstützen
OPTIONALE MERKMALE
- Digitales Instrument Modell 236 mit Sensoren und Kabeln; Drucker
- Tragbares Messgerät Modell 246 mit Sensoren, Kabeln und eingebautem Drucker
- Modell 295 Touchscreen-Auswuchtgerät mit Sensoren und Kabeln; Drucker
- V-Block-Rotorhalterungen
- Rollenbaugruppen unterschiedlicher Größe/Gewichtskapazität; Negativ-Lasthalte-Baugruppe
---
