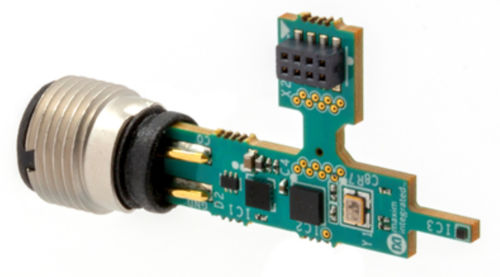

Digitaler Temperatursensor MAXREFDES173

USBIO-LinkM12-Steckverbinder

Das MAXREFDES173# ist ein komplettes, hochpräzises, IO-Link®, lokales Temperatursensor-Referenzdesign, das eine ausgezeichnete Temperaturgenauigkeit von -40°C bis +85°C bietet. Das in einem industriellen Formfaktor gebaute Design nutzt den digitalen Temperatursensor MAX31875 von Maxim Integrated® mit einer I2C-Schnittstelle. Der MAX31875 arbeitet in einem Temperaturbereich von -50°C bis +150°C und misst Temperaturen von -40°C bis +145°C mit einer Genauigkeit von ±1,75°C oder besser. Der Temperatursensor führt genauere Temperaturumwandlungen von 0°C bis +70°C (±1,0°C) durch. Ein Renesas RL78 (R5F10E8EALA) Mikrocontroller bildet die Schnittstelle zwischen dem MAX31875 Temperatursensor und dem MAX14827A IO-Link-Transceiver. Der RL78-Mikrocontroller arbeitet im Temperaturbereich von -40°C bis +85°C. Die 3,3V- und 5V-Schienen werden von zwei integrierten LDO-Reglern im MAX14827A erzeugt, wodurch die Anzahl der erforderlichen externen Komponenten und die erforderliche Grundfläche der Schaltung reduziert werden. Sowohl der MAX31875 als auch der MAX14827A sind Low-Power-Bausteine, die diesem Referenzdesign einen minimalen Stromverbrauch bei geringer Wärmeabgabe ermöglichen. Darüber hinaus sind beide Produkte von Maxim in Wafer-Level-Packages (WLPs) untergebracht, was dem MAXREFDES173# eine winzige Gesamtgrundfläche verleiht. Dieser Sensor nutzt den IQ2 Development™ IO-Link-Gerätestapel, um mit jedem IO-Link Version 1.1-kompatiblen Master zu kommunizieren. Das Board enthält einen M12-Stecker für den Anschluss an einen konformen IO-Link-Master über ein Standard-M12-Kabel. Schließen Sie das MAXREFDES173# an einen beliebigen IO-Link-Master an, um die Auswertung zu erleichtern (z. B. den iqLink® USB IO-Link Master mit der zugehörigen Software). Merkmale -IEC 61131-9-konform -IQ2 Entwicklung IO-Link Stack -IO-Link Version 1.1-konform
