Zylinderförmiger Abstandssensor MAXREFDES174

Laserplatzsparendrobust

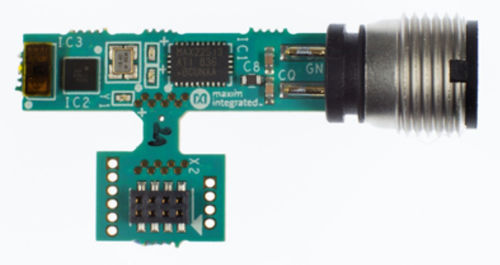

Der MAXREFDES174# ist ein komplettes, hochpräzises IO-Link®-Distanzsensor-Referenzdesign, das genaue Messungen für Entfernungen bis zu 4 m ermöglicht. Das in einem industriellen Formfaktor gebaute Referenzdesign nutzt einen handelsüblichen Time-of-Flight (ToF)-Laserentfernungssensor. In diesem Design bildet ein Renesas RL78 (R5F10E8EALA) Mikrocontroller die Schnittstelle zwischen dem Entfernungssensor und dem IO-Link-Transceiver MAX22513. Der MAX22513 verfügt über einen internen DC-DC-Abwärtsregler mit hohem Wirkungsgrad, zwei interne LDOs und einen integrierten Überspannungsschutz für eine robuste Kommunikation auf einer sehr kleinen Leiterplattenfläche, ohne dass externe Schutzkomponenten wie TVS-Dioden erforderlich sind. Der MAX22513 ist in einem 28-poligen TQFN-Gehäuse untergebracht, wodurch der MAXREFDES174# eine winzige Grundfläche von nur 3 cm (1,2 Zoll) Länge aufweist. Das Design ist durch den integrierten aktiven Verpolungsschutz des MAX22513 gegen Verpolung geschützt. Der interne DC-DC-Abwärtsregler reduziert die Verlustleistung erheblich, und die beiden integrierten LDO-Regler im MAX22513 erzeugen 3,3V und 5V, was die Anzahl der erforderlichen externen Komponenten reduziert und Platz spart. Der MAX22513 verfügt außerdem über Treiber mit niedrigem Einschaltwiderstand (C/Q und DO/DI), um die Verlustleistung weiter zu reduzieren, so dass dieses Referenzdesign einen minimalen Stromverbrauch bei sehr geringer Wärmeabgabe aufweist. Dieser Sensor nutzt den IQ2 Development® IO-Link-Bausteinstapel, um mit jedem IO-Link-Master der Version 1.1 zu kommunizieren. Merkmale: -Konform mit IEC 61131-9 -IQ2 Development IO-Link-Stack -Konform mit IO-Link Version 1.1 -Misst Entfernungen bis zu 4m
