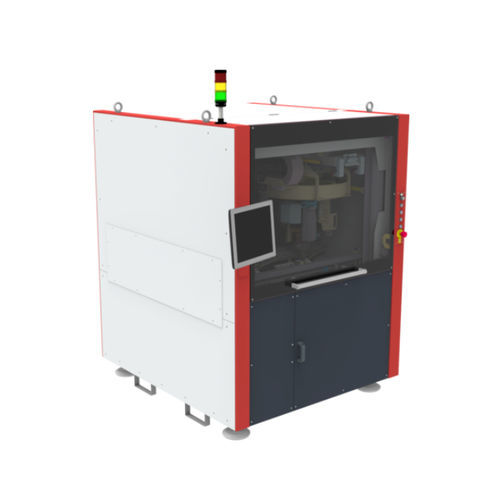

Automatische Presse FLEXPRESSER II
kontinuierlichmit FördererProzess

automatische Presse
automatische Presse
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
automatisch
Weitere Eigenschaften
kontinuierlich, mit Förderer
Anwendung
Prozess
Kraft

10 kN, 7.000 kN

Beschreibung

Der FlexPresser II ist ein vollautomatisches Inline-System für hochdynamische Pressvorgänge. Die Platte wird über eine SMEMA-Schnittstelle z.B. auf einem Kantenbandförderer in die Arbeitsposition transportiert. Die einzupressenden Stifte oder Verbinder können durch verschiedene Zuführsysteme (z.B. Trayfeeder, Stickfeeder, Bowlfeeder, etc.) bereitgestellt werden, die an die Standardschnittstelle des FlexPresser II angeschlossen werden. Der Pressvorgang mit bis zu 7kN (bzw. 10 kN) erfolgt weg-/kraftgesteuert und wird auf CAD-Datenbasis programmiert, um eine einfache Konfiguration und kontinuierliche Prozesskontrolle zu realisieren. Um einen flexiblen Produktionsablauf zu gewährleisten, kann der produktspezifische Greifer automatisch ausgetauscht und in der Greiferbank gespeichert werden. Die Auflageplatte, die über dem Amboss montiert ist, wird mit einem manuellen Schnellwechselsystem geliefert. Optional kann eine Passermarkenprüfung mit einem Kamerasystem durchgeführt werden, um die Einlegeposition in Bezug auf die Plattenlage und -ausrichtung zu korrigieren. - Vorschubschnittstelle für Basisvorschubsystem - Linearmotoren und NC- C-Achse - Support-Lift-Einheit für minimale Belastung der Leiterplatte während des Bestückungsprozesses - Weg-/Kraftmessung - Automatischer Werkzeugwechsel - Intuitive und benutzerfreundliche HMI (TS1) Optionen - Einlauf mit Hubbalken - Doppeltes Einlaufband - Bildverarbeitungsprogramm für die Platzierungsausrichtung - 1D / 2D Code Leser - Werkzeugmagazin für 4 Greifer - Automatische Positionskorrektur mit Referenzpunktvermessung

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von IPTE Factory Automation n.v. anzeigen
