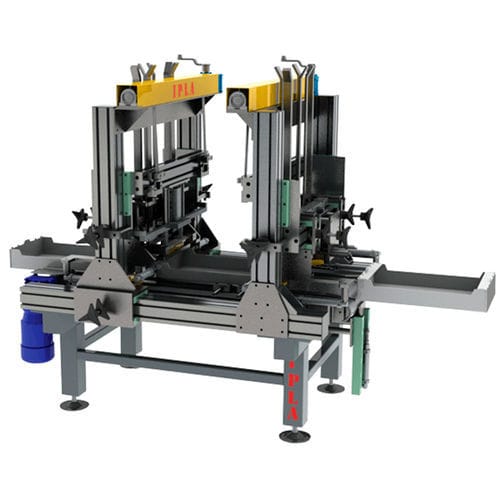

Produktionsanlage für Holzkisten PLANK1

automatischfür die Lebensmittelindustrie

Eine Maschine zum Anbringen von Holzleisten auf Holzkisten mit Hilfe von Heftklammern. Die Leisten werden nacheinander angebracht, da die Maschine über einen vertikalen Leistenspeicher verfügt, der die Heftklammern zuführt, sowie über ein Kistenpositionierungssystem für die Anbringung der Leisten an den nach oben zeigenden Kanten. Wie funktioniert das? Die Holzstreifen müssen manuell in ein Streifenlager in einem leicht zugänglichen Bereich eingelegt werden. Die Kartons kommen über ein Förderband aus dem Verpackungsbereich. Der Eingang des Arbeitsbereichs wird über pneumatische Anschläge beschickt. Der letzte Streifen der Vorrichtung wird über einen Abzieher und Sauggreifer in Heftposition gebracht. Dann wird der Karton über pneumatische Anschläge positioniert und der Streifen geheftet. Dieser Zyklus wird in gleicher Weise wiederholt, um den zweiten Streifen des Kartons zu platzieren. In Fällen, in denen die Streifen mit einer bestimmten Ausrichtung angebracht werden müssen, ist es möglich, zwei Heftmodule in einem bestimmten Abstand zu platzieren, um beide Streifen gleichzeitig zu heften. Merkmale - Konstruktion aus elektrogeschweißten Stahlrohren, Strukturelementen aus Aluminium, Blechen und Platten. - Oberflächenbehandlung mit Epoxid, Zweikomponenten-Polyurethan oder Zinklack. - Motorisierter Kettenförderer mit pneumatischen Systemen zur Steuerung der Position der Kästen. - Bewegungen durch ein Führungssystem mit Präzisionsbuchsen. - Saugnäpfe für die Absaugung durch das Venturi-System. - Industrielle Klammergeräte für 22 mm lange Klammern. Erhöhte Dauer. - Anpassbar an verschiedene Kartonhöhen und Formate von 20x30cm bis 50x30cm. - 60x40cm und 50x35cm werden durch Bypass akzeptiert. - Höhenverstellung für verschiedene Höhen über Kurbel.
