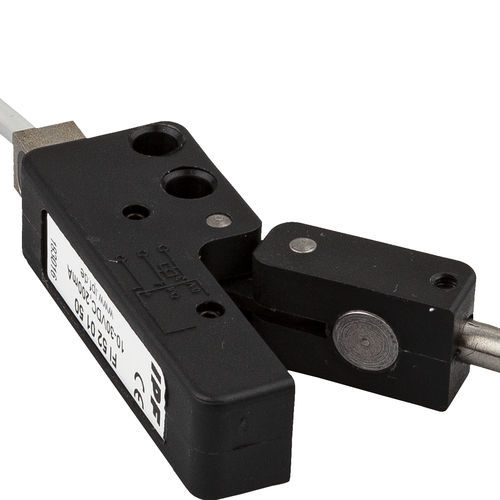

Kapazitiver Füllstandsensor FI520150

Flüssigkeitmit Digitalausgangzur Füllhöhenkontrolle

Sensor Füllstand, induktiv,Kabel 3polig, Gehäuse Polyamid, Gelenk Kunststoff, Pendel Edelstahl Füllstand-Sensoren - Induktiv Es gibt Füllstands- und Niveausensoren, die nach verschiedenen Messprinzipien arbeiten. Die Auswahl des Sensors hängt vom zu erfassenden Medium und den Umgebungsbedingungen ab. Der Materialfluss in einem Rütteltopf lässt sich hervorragend mit induktiven Füllstandssensoren abfragen, deren Pendel von dem im Topf befinden Material bewegt wird. Das Erfassen von Füllständen flüssiger oder fester Medien ist z.B. mit kapazitiver Füllstandssensorik umsetzbar. Diese funktionieren nach dem Prinzip des Kondensators, das Medium verändert die Dielektrizität zwischen zwei Elektroden. Die dabei hervorgerufene Änderung wird in ein digitales Ausgangssignals umgesetzt. Eine weitere Alternative zur Erfassung von Füllständen leitfähiger Medien bieten konduktive Füllstandsrelais. Der Widerstand zwischen Bezugs- und Messelektrode wird bestimmt. Bei Unter- oder Überschreiten einer eingestellten Schwelle schaltet ein Relaisausgang. Elektrische Eigenschaften Betriebsspannung (DC) 10 - 30V Bemessungsschaltstrom 50mA Polzahl 3 Ausführung der Schaltfunktion Schllefser Ausführung des Schaltausgangs PNP Physikalisches Messprinzip Induktlv Mechanische Eigenschaften Umgebungstemperatur Lange des Pendels 200mm Bauform Quader Werkstoff des Gehâuses Polyamld Werkstoff des Messaufnehmers Kunststoff Anzahl der Kontakte als Schliefeer 1 Leerlaufstrom 15mA Spannungsabfall 2V Ausführung des elektrischen Anschlusses Kabel Kurzschlussfest Ja Verpolungssicher Ja
