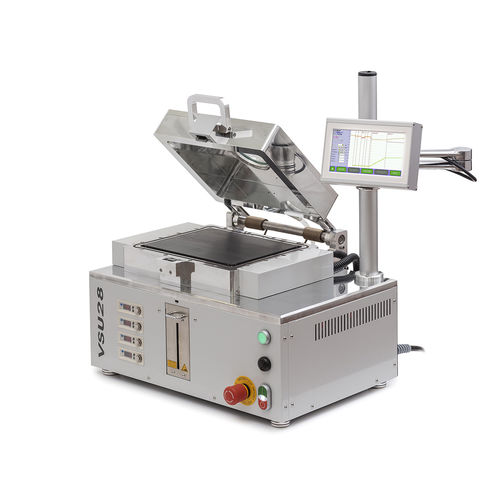

Reflow-Lötofen VSU28

Vakuumfür elektronische Bauteile

Programmierbarer Vakuum-Reflow-Lötofen mit einer Heizfläche von 260x210mm. Infrarotlampen, die unter (oder optional auch über) der Werkzeugplatte platziert sind, heizen diese auf. Die Werkzeugplatte in rechteckiger Form mit den Abmessungen 260x210mm kann aus jedem geeigneten Material hergestellt werden, auch mit kundenspezifischen Öffnungen für Vorrichtungen im Inneren. Die Konstruktion ermöglicht die Beladung der Werkzeugplatte in der Kammer zusammen mit den darauf befindlichen Teilen - geeignet für die Serienproduktion. Die Prozesskühlung erfolgt durch einen Stickstoffstrom, der vom Kammerboden gegen die Werkzeugplatte geblasen wird. Die Kammer selbst ist wassergekühlt. Externer Wasserkühler ist erforderlich, wenn er nicht mit dem Montagegestell MR23CP bestellt wird. Prozessumgebung - Stickstoff, Inertgas, Ameisensäure, Formiergas Maximale Temperatur - 650°C Heizfläche - 260 x 210 mm Heizplatte - abnehmbar: Graphit, Aluminium, etc. Freiraum über der Heizplatte - 50 mm bei einfacher / 60 mm bei doppelter Beheizung Aufheiz-/Abkühlrampe - 250°C/min Regelabweichung - +/- 0,5°C Heizelemente - 8x/16x Infrarot-Heizlampen in einer oder zwei Reihen Heizungssteuerung - individuell/einstellbar an jeder Heizlampe Kühlung der Heizplatte - Stickstoffstrom Temperaturmessung - bis zu 4x Thermoelemente K-Typ frei positionierbar Druckmessung - integrierter Drucktransmitter Maximaler Unterdruck - 5x10-2 mbar Ameisensäuresprudler - 40 ml Behälter, in Frontplatte integriert Kühlung des Kammerkörpers - Wasser/Ethylenglykol-Gemisch Deckel-Sichtöffnung - 80 mm / nicht verfügbar mit Doppelheizung Anzeige - 7" LCD mit Touchscreen PC-Software - Prozessprotokollierung, Rezepturübertragung, etc. Benutzerschnittstelle - Fernsteuerung über Relais I/Os Abmessungen - siehe Layout
