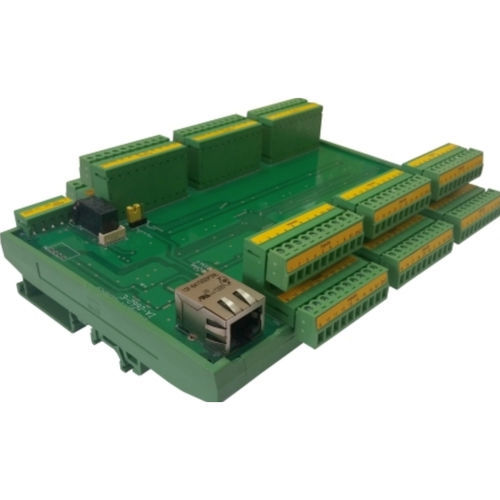

Digitale Eingangskarte IA-2661-E-P

TTLEthernet TCP/IPSerie

Der IA-2661-E ist ein industrieller 96-Kanal TTL/LVTTL/30VDC Digital Input Controller mit LAN (TCP/IP) Schnittstelle. Dieser TTL/LVTTL/30VDC Digital Input Controller ersetzt eine Einsteckkarte, Erweiterungskabel und Schraubklemmen-Erweiterungsplatinen. Das Ergebnis ist eine kompakte und kostengünstige Lösung, die für weniger anspruchsvolle Fälle empfohlen wird, was die Kommunikationsgeschwindigkeit angeht, wobei die BUS-Geschwindigkeit mit der seriellen Kommunikation verglichen wird. Der IA-2661-E verfügt über 96 Eingangskanäle, die in 6 Gruppen unterteilt sind, wobei jede Gruppe je nach den Bedürfnissen des Benutzers unterschiedlich konfiguriert werden kann. Der Benutzer kann einen positiven Pull-up, einen GND-Pull-down oder eine beliebige externe Spannung, positiv oder negativ, als Pull-up-Quelle definieren, wobei im Pull-up-Fall Active-Low-Signale und im Pull-down-Fall Active-High-Signale erwartet werden. Die Standard-Betriebsspannung für die Logik ist +5V, kann aber auch auf 3,3V geändert werden, um extreme Kundenanforderungen zu erfüllen. Dem Board ist eine IP-Adresse zugewiesen, und es kann einfach durch ein Softwareprogramm gesteuert und überwacht werden, das im Software-Support-Paket enthalten ist, oder es kann durch die Open-Source-Code-Softwarebeispiele gesteuert werden, wobei der leistungsfähigste MS Studio-Softwaretreiber verwendet wird. Die Daten können durch Polling aufgezeichnet werden, oder es kann eingestellt werden, dass bei jeder Änderung des digitalen Eingangsstatus oder eines voreingestellten Timings ein Software-Interrupt erzeugt wird. Es gibt eine weitere Karte der Serie, die IA-2662-E, die 48 Eingangskanäle anstelle von 96 Kanälen und ebenfalls 48 Ausgangskanäle umfasst. Die IA-2661-E eignet sich für eine Vielzahl industrieller Anwendungen wie Maschinenschnittstellen, Datenerfassung, Absolutwertgeberlesung und ATE, automatische Tests.
