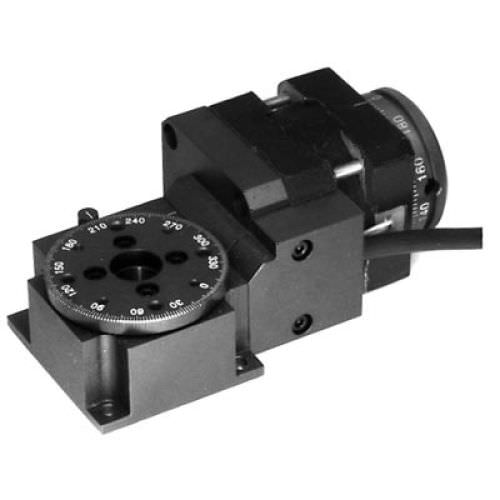

Linearer Positioniertisch RTHM-174

XYdrehbarmotorisiert

Die Drehtische der Serie RTHM bieten eine Auflösung im Bogensekundenbereich, wenn sie von einem Mikroschritt- oder einem bürstenlosen Servomotor-Controller angesteuert werden. Das flache Design wird durch die Verwendung von kompakten Präzisionslagern ermöglicht. Der Drehschlitten des Tisches ermöglicht eine kontinuierliche Drehung der Last bis zu 10 kg und hat eine große freie Öffnung, um den Durchgang des optischen Pfades oder der Kabel direkt durch den Tisch zu ermöglichen. Der Hauptkörper der Tische besteht aus leichtem, eloxiertem Aluminium und kann direkt an einem optischen Tisch oder an beweglichen Linear- oder XY-Aktuatoren befestigt und in jeder beliebigen Ausrichtung montiert werden. Ein Präzisionsschneckengetriebe wird verwendet, um die Drehbewegung des Schrittmotors in eine Drehbewegung des Schlittens zu übertragen. Die geringe Größe ermöglicht den Einsatz bei beengten Platzverhältnissen, wie z.B. in Laserhohlräumen, Scheibentexturiermaschinen, Fertigungsbereichen für faseroptische Komponenten oder in der Halbleiterfertigung. Die vakuumkompatiblen Drehtische RTHM-174 und RTHM-190 sind für den Betrieb bei 10-6 Torr Vakuum erhältlich.
