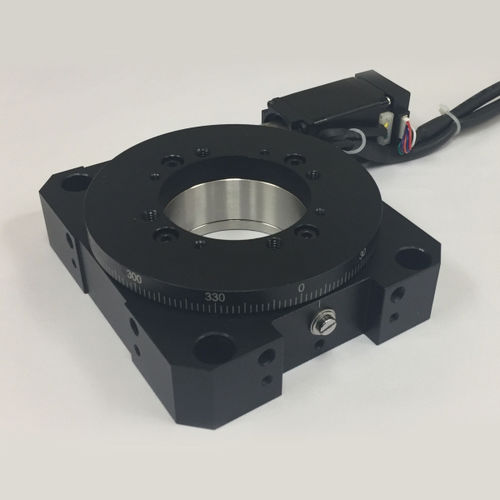

Linearer Tisch RTHM-50-100J

XYdrehbarPräzision

Die Drehtische der Serie RTHM bieten eine Auflösung im Bogensekundenbereich, wenn sie von einem Mikroschritt- oder einem bürstenlosen Servomotor-Controller angesteuert werden. Das flache Design wird durch die Verwendung von kompakten Präzisionslagern ermöglicht. Der Drehschlitten des Tisches ermöglicht eine kontinuierliche Drehung der Last bis zu 10 kg und hat eine große freie Öffnung, um den Durchgang des optischen Pfades oder der Kabel direkt durch den Tisch zu ermöglichen. Der Hauptkörper der Tische besteht aus leichtem, eloxiertem Aluminium und kann direkt an einem optischen Tisch oder an beweglichen Linear- oder XY-Aktuatoren befestigt und in jeder beliebigen Ausrichtung montiert werden. Ein Präzisionsschneckengetriebe wird verwendet, um die Drehbewegung des Schrittmotors in eine Drehbewegung des Schlittens zu übertragen. Die geringe Größe ermöglicht den Einsatz bei beengten Platzverhältnissen, wie z.B. in Laserhohlräumen, Scheibentexturiermaschinen, Fertigungsbereichen für faseroptische Komponenten oder in der Halbleiterfertigung. Drehbereich Grad Kontinuierlich 360° Getriebeübersetzung 180:1 Maximale Drehzahl - 5 U/min Wiederholbarkeit (unidirektional) Arc-sec 36 Tragfähigkeit axial/radial - Kg 10/5 Gewicht der Bühne Kg - 0,7 Motortyp Schrittmotor NEMA11-Encoder-Option Codierer zählt/Umdr. 4.000 Antriebsmechanismus Geschliffenes Schneckengetriebe Getriebeübersetzung Motor/Stufe 180:1 Ausgangssensor magnetisch Konstruktion aus schwarz eloxiertem Aluminium
