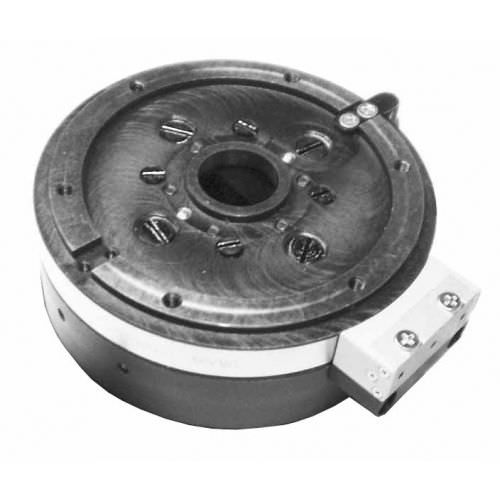

Drehtisch mit Planarmotor RTH-100

horizontalkompaktmit Direktantrieb

Die direkt angetriebenen Drehtische der Baureihe RTH bieten eine überlegene Winkelpositionierung und sind so konstruiert, dass Spiel-, Reibungs- und Verschleißprobleme im Zusammenhang mit Schnecken-, Getriebe- und Riemenantrieben vermieden werden. Es kombiniert axiale bürstenlose RotoLinear-Motormodule und planare Luftlager in einer kompakten, direkten Antriebskonfiguration. Großflächige Luftlager sorgen für ausreichende Steifigkeit der Nutzlast und maximieren die Leistung in Bezug auf Taumeln und Rundlauf. Radial verteilte RotoLinear-Antriebsmodule bieten eine hohe Positionierungssteifigkeit beim Rundschalten und bei der Installation auf beweglichen XY-Tischen. Diese Tische bieten unbegrenzte Rotationsmöglichkeiten und sind mit Standard-Mikroschrittantrieben und Indexierern kompatibel. Sie können auch mit IntelLiCoder-Feedback ausgestattet und als kommutierter bürstenloser Motor angetrieben werden. Der RTH-Drehtisch verfügt über eine Mittelbohrung (Öffnung), durch die der Anwender Kabel, Vakuumleitungen oder Vorrichtungen installieren kann. Kann auch mit mechanischen Kugelumlauflagern geliefert werden.
