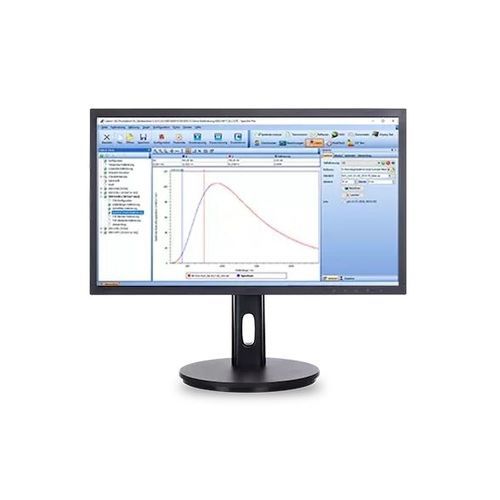

Kalibrierungssoftware Calaris

für InstrumenteOptik

Für korrekte radiometrische Messungen Korrekte radiometrische Messungen setzen eine genaue Kalibrierung des verwendeten Spektrometers voraus. Instrument Systems stellt Ihnen mit seinem Softwaremodul Calaris vielseitige Kalibriersoftwarepakete für die Wartung und Rekalibrierung zur Verfügung. Innerhalb der SpecWin Pro-Software führt Sie das optionale Modul Calaris chronologisch und sicher durch die verschiedenen Kalibrierschritte. Auf diese Weise können Sie alle gängigen Array-Spektrometer der CAS-Serie von Instrument Systems mit Zubehör kalibrieren und z.B. eine zeitintensive Rücksendung Ihres Spektrometers vermeiden. In logischen Einzelschritten durch den Kalibrierprozess Grundsätzlich werden Spektralradiometer in drei Schritten kalibriert: Wellenlängen-Kalibrierung Hierbei wird einzelnen Pixeln auf dem CCD-Sensor ein definierter Wellenlängen-Wert zugewiesen. Insbesondere bei Array-Spektrometern sollten möglichst viele Kalibrierpunkte gleichmäßig über den gesamten Spektralbereich verteilt sein. Für die Kalibrierung können Gasentladungslampen oder Laser verwendet werden. Spektrale Kalibrierung Bei diesem Kalibrierschritt wird die relative spektrale Empfindlichkeit des Spektrometers ermittelt, die im Wesentlichen von der Empfindlichkeit des Detektors, des Gitters und der verwendeten Einkoppeloptik bestimmt wird. Für die Kalibrierung wird eine breitbandige Lichtquelle (z.B. FEL-Lampe) mit bekannten Spektraldaten verwendet, die auf ein nationales Kalibrierlabor rückführbar ist.
