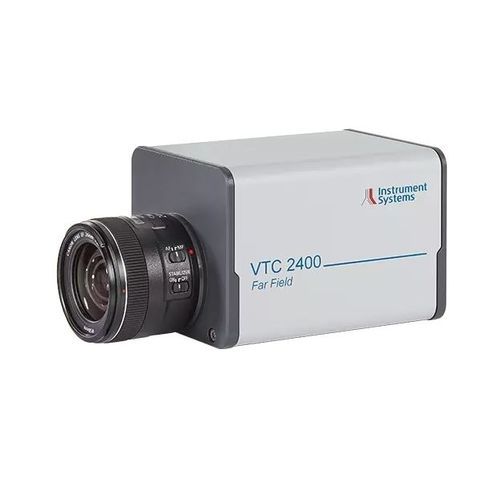

Industriekamera VTC 2400

digitalMessInfrarot

2D Fernfeld-Analyse von Infrarot-Emittern Schnelle Prüfung von IR-Emittern im Fernfeld-Bereich mit höchster Messgenauigkeit Die VTC 2400 ist eine hochauflösende Infrarot-Kamera, die speziell für die 2D-Fernfeld-Analyse der Strahlstärkeverteilung von VCSEL und IR-Emittern entwickelt wurde. Das Messsystem besteht aus einem lichtdurchlässigen Schirm und einer auf Messungen im nahen Infrarot spezialisierten Monochromkamera. Die VTC 2400 deckt mit ihren zwei Standardversionen alle typischen Öffnungswinkel von IR-Quellen ab: Die VTC 2400-100 ist für Winkel bis maximal ± 25° ausgelegt; die VTC 2400-200 für Winkel maximal ± 60°. Dank lichtdichtem Kameragehäuse ist das System sowohl für Labor- als auch Produktionsanwendungen geeignet Ultraschnelles Strahlungs-Profiling im Fernfeld Das Messsystem ist so aufgebaut, dass die Strahlungsquelle (DUT) einen lichtdurchlässigen, diffus streuenden Schirm bestrahlt und dort ihre typische Abstrahlcharakteristik sichtbar wird. Auf der anderen Seite des Schirms erfasst die Infrarotkamera VTC 2400 diese 2-dimensionale Abbildung und rechnet über eine Kalibrierung die Bestrahlungsstärke [W/m2] in die Strahlstärkeverteilung [W/sr] des DUTs um. Identifizierung des Intensitätsmaximums für Lasersicherheitsbewertungen Die Abbildung der Strahlungsquelle über einen zusätzlichen Schirm und die anschließende 2D-Bildgebung durch die Kamera machen das Messsystem wesentlich flexibler: Grundlegende Messparameter wie z.B. der Abstand zum DUT, das Winkelsichtfeld oder die Winkelauflösung können optimal für die eigene Anwendung justiert werden.
