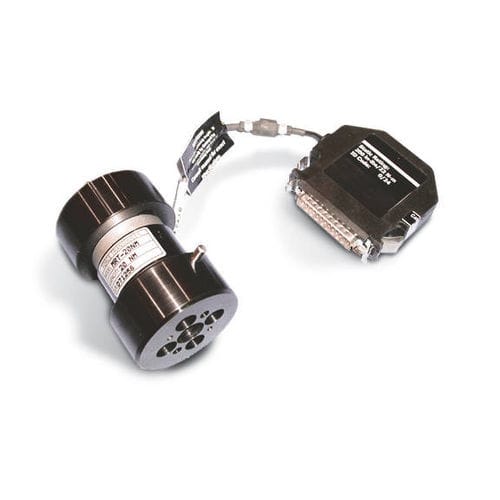

Torsions-Wägezelle 55MT series

KnopfkapazitivMiniatur

Torsionszellen zur Verwendung mit den Torsionsrahmen der Serie 55MT sind je nach Rahmenmodell in verschiedenen Kapazitäten erhältlich. Zellen mit geringerer Kapazität erweitern die Reichweite der Maschine und erhöhen die Funktionalität des Prüfrahmens der Serie 55MT. Für den 55MT1 sind die Torsionszellen Miniatur-Reaktionsdrehmomentaufnehmer. Diese Zellen sind sehr klein und weisen eine hervorragende Linearität und Wiederholbarkeit auf. Alle Zellen verwenden das gleiche Befestigungsmuster, so dass die Vorrichtungen problemlos ausgetauscht werden können (das Gewicht der Vorrichtungen kann bei der 2-lb-Zelle ein Faktor sein). Diese Zellen werden mit den integrierten Montage- und Überlastungsschutzplatten geliefert, die für die Montage der Hauptzelle auf den 55MT1-Rahmen verwendet werden. Dies bietet nicht nur Schutz für die Zelle, sondern ermöglicht auch einen extrem schnellen Wechsel von der Hauptzelle zur Zelle für den unteren Bereich. Bei den größeren 55MT2- und 55MT20-Rahmen sind die Zellen als geflanschte Reaktionsdrehmomentaufnehmer ausgeführt. Dies bietet einen höheren Widerstand gegen Biegemomente. Die Zelle hat eine hohe Torsionssteifigkeit und eine geringe Endempfindlichkeit. Alle Zellen für einen bestimmten Rahmen verwenden ein standardmäßiges kreisförmiges Befestigungsmuster, so dass die Zellen mit der gleichen Hardware wie die Hauptzelle am Rahmen befestigt werden. Es sind keine zusätzlichen Adapter erforderlich, da alle vorhandenen Vorrichtungen an den Zellen mit geringerer Kapazität auf dieselbe Weise wie an der Hauptzelle befestigt werden. Alle Torsionszellen wandeln die Rotationsbewegung in ein elektrisches Signal um, das für das erzeugte Drehmoment repräsentativ ist. Wenn es erforderlich ist, kleinere Proben zu prüfen, können Zellen mit geringerer Kapazität hinzugefügt werden, um den Betriebsbereich der Maschine zu erweitern.
