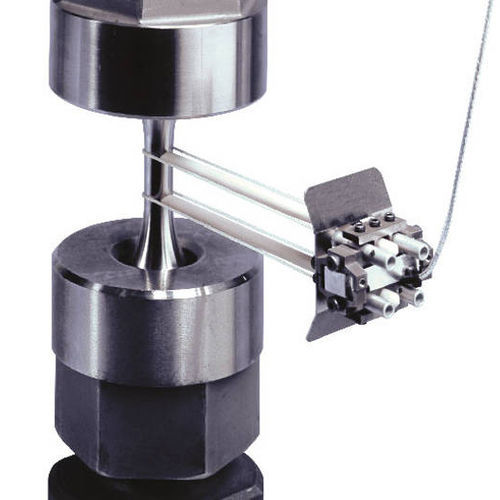

Hochtemperatur-Dehnungsmesser 2632 series

Axial

Es gibt viele verschiedene Arten von Hochtemperatur-Längenänderungsaufnehmern. Der Gerätetyp hängt von der Art der Prüfung (Warmzug, Kriechen, LCF usw.) und der Art des verwendeten Heizsystems (geteilter Rohrofen, gerader Rohrofen, Ofen mit seitlicher Öffnung oder Klimakammer) ab. Das PSH8MS wird in der Regel bei Warmzuganwendungen mit Rohrofen eingesetzt und besteht aus einer separaten Messeinheit und einer Aufhängevorrichtung. Die Messeinheit verwendet einen LVDT mit festem Weg, der außerhalb des Ofens verbleibt, die Arme befinden sich meist innerhalb des Heizsystems und befestigen die Probe an der Messeinheit. Die Geräte der Serien 3448, 3548 und 2632 sind Dehnungsmessstreifen (DMS), die für Zug-, Druck- und Ermüdungsprüfungen bei hohen Temperaturen unter Verwendung eines Ofens mit seitlicher Öffnung entwickelt wurden. Die Arme bestehen aus Keramikstäben, die durch den Ofen geführt werden und die Probe berühren. Je nach Modell wird der Dehnungsaufnehmer mit einer Keramikschnur oder mit einer federbelasteten/ausgeglichenen Halterung an der Probe befestigt.
