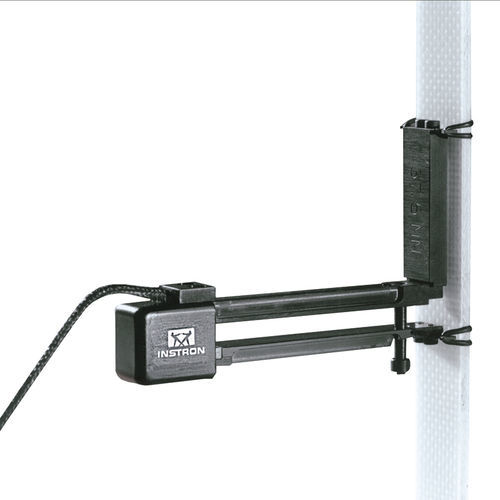

Dehnungsmessstreifen-Dehnungsmesser 2620 series

AxialDehnungsmesserZug

Die dynamischen Dehnungsaufnehmer der Serie 2620 sind präzise, leichte Geräte, die für die direkte Messung und Regelung der Dehnung in einer Vielzahl von statischen und hochfrequenten zyklischen Materialprüfungsanwendungen eingesetzt werden. Mit den dynamischen Dehnungsmessstreifen-Längenänderungsaufnehmern der Serie 2620 können Zug- und Druckprüfungen, Ermüdungsprüfungen mit niedrigen und hohen Zyklen, Kriech- und Spannungsrelaxationsprüfungen sowie geradlinige Prüfungen (Rampenprüfungen) nach einer Vielzahl von nationalen und internationalen Normen durchgeführt werden. Arbeitsprinzip Bei den Dehnungsaufnehmern der Serie 2620 handelt es sich um Dehnungsmeßstreifen-Einheiten. Das Biegeelement ist ein Arbeitsträger aus einer speziellen Legierung, auf den ermüdungsgeprüfte Folienmeßstreifen aufgeklebt sind. Die Dehnungsmessstreifen sind in einer voll aktiven vierarmigen Wheatstone-Brückenschaltung angeordnet. Sie ist in einem leichten Rahmen montiert und folgt genau den auf sie einwirkenden Dehnungsamplituden. Variationen der Messlänge und der prozentualen Dehnungswerte können durch das Hinzufügen von Messlängenverlängerungen erreicht werden. Integrierte mechanische Anschläge begrenzen den Überweg der Dehnungsaufnehmer, so dass sie einen Probenbruch ohne Beschädigung überstehen können. Anwendungsbereich Die Längenänderungsaufnehmer der Serie 2620 sind für Metalle, Verbundwerkstoffe, Kunststoffe, Holz und andere Werkstoffe mit Gesamtdehnungen von bis zu ±50 % der ursprünglichen Messlänge geeignet. Sie sind in eine Reihe von Flüssigkeiten (Aceton, Mineral- und Silikonöle, Alkohol und ähnliche Kühl-/Heizflüssigkeiten) eintauchbar und können schnell und einfach kalibriert werden.
