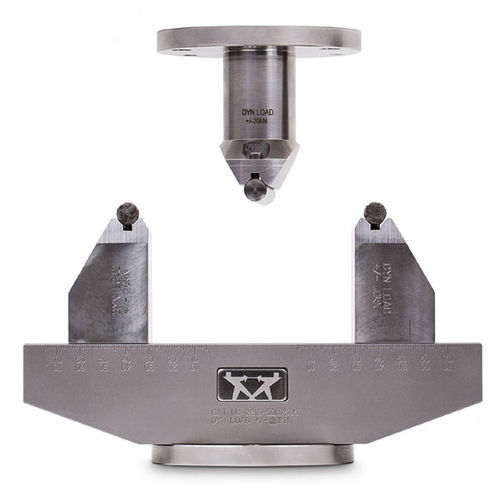

Biegetestvorrichtung 2810 series

3- und 4-Punkt-Ermüdungsbiegebefestigungen Die Biegevorrichtung ermöglicht die Durchführung einer Vielzahl von Biege- und Bruchzähigkeitsprüfungen, einschließlich der Bestimmung von Biegemodul, Biegefestigkeit und Biegedehngrenze. Die einfach zu installierende 3-Punkt-Biegevorrichtung kann mit einem optionalen Umbausatz zu einer 4-Punkt-Biegevorrichtung umgerüstet werden. Die unteren Ambosse sind einstellbar, um Proben mit unterschiedlichen Spannweiten aufzunehmen. Die Durchbiegung der Probe kann entweder über die Traversenverschiebung gemessen werden, oder für eine genauere Messung wird der direkt messende Deflektometerkolben für die mittlere Spannweite mit dem aufsteckbaren Extensometer verwendet. T Arbeitsprinzip Die Probe wird auf zwei präzisionsgefertigten (frei drehbaren oder feststehenden) Ambossen mit einem bestimmten Radius gelagert. Die Kraft wird entweder in der Mitte (3-Punkt) oder in einem definierten Abstand beiderseits der Mitte (4-Punkt) aufgebracht. Der Auflagebalken ist in Längsrichtung in metrischen Einheiten eingeteilt, um eine genaue Positionierung der Ambosse in gleichem Abstand zur Mittellinie zu ermöglichen. Diese Eigenschaft gilt auch für den 4-Punkt-Ladebalken und die Ambosse. Anwendungsbereich Belastungsart: statische Biegeversuche, zyklische Biegeversuche. Probenmaterial: Kunststoffe, Metalle, Legierungen, Verbundwerkstoffe, Keramiken und andere Materialien. Probenformen: Streifen, Stäbe, Bauteile.
