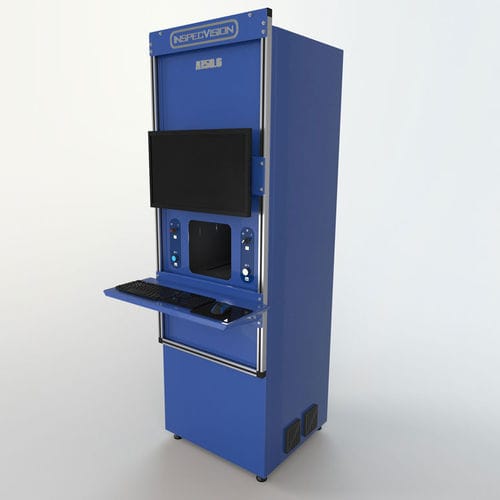

Überprüfungssystem Accuity A160.6

• Telezentrisches Messsystem • Automatisierte 2D- und 3D-Inspektion • Zertifizierte Genauigkeit ab 6 Mikron • Scannen Sie Teile mit einer Breite von bis zu 170 mm • 4 Sekunden Einrichtungs- und Inspektionszeit Produktspezifikationen Genauigkeit: • 2D: 6μm • 3D: 10μm Komponentengröße • (diameter) • > 160mmmm Spezifikationen • Max. Einzel-2D-Scanbereich : >160mm Durchmesser • Max. Single-Scan-Tiefe : 60 mm (Z) • Kamera : >20 Megapixel • Linse : Telezentrisch • 2D-Einzelpunkt-Wiederholbarkeit : 1,5 Mikrometer • 2D-Genauigkeit : 6 Mikron • 3D-Einzelpunkt-Wiederholbarkeit : 1,8 Mikrometer • 3D-Genauigkeit : 10 Mikron • 2D-Scanzeit : 0,1 Sekunden • 3D-Scanzeit : 10 Sekunden • Zusätzliche Ausrüstung : Tischbeleuchtungssteuerung, Standard-Computerschnittstelle • Erforderliches Betriebssystem : Windows 10 64bit • Inklusive Software : 3D-Scannen, automatische Neupositionierung, Erfassung von Texturkarten, 3D-Farbwiedergabe, Erstellung von Querschnitten, Erstellung von 3D-Kanten, Reverse Engineering von 3D-Kanten mit DXF/DWG, Vergleich von 3D-Kanten mit DXF/DWG, Rückprojektion von farbigen Abweichungsberichten auf das Teil , Erstellung von 3D-Punktwolken in den Formaten PLY, STL, VRML, ASCII, Erstellung von texturierten Punktwolken, Kalibrierungssoftware, 2D-Inspektionssoftware unter Verwendung von Silhouette und Licht von oben, SPC-Ausgabe, automatische Ausrichtung, Bemaßungsimport, Toleranzimport, Toleranztabellen , 3D-Neupositionierung, 2D-Neupositionierung, 2D-Reverse-Engineering.
