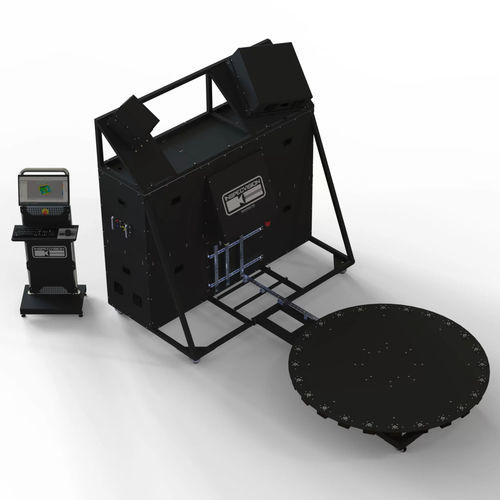

Optisches Scanner-System Opti-Scan OS2000.35

3Dfür Inspektionmobil

• Misst Flächen und Kanten in 3D • Automatisierte Inspektion mit einem Klick • Weißlicht-Scanning-Technologie • Zertifizierte Genauigkeit • 65MP Kamera als Standard • Entwickelt für Fabrikhallenbedingungen • Nachrüstung und Verwendung mit Planar 2D Produktspezifikationen Genauigkeit: • Repeatability: 35 μm • Volumetric: 75 μm Auflösung • Field of View: 2000mm • Camera: >65MP • Projector: >8.2MP Spezifikationen • Max Einzelscanbereich 1 & 2 : 2000mm (X) x 1125mm (J) • Max. Einzelscantiefe* 1,2 & 3 : 1125mm (Z) • Volumetrische Genauigkeit** : 75 Mikron • Wiederholbarkeit** : 35 Mikron • Punktabstand : Besser als 250 Mikrometer • Scangeschwindigkeit*** : > 5000.000 Punkte pro Sekunde • Scanzeit*** : < 15 Sekunden • Verarbeitungszeit**** : < 30 Sekunden • Zusätzliche Ausrüstung : USB-Beleuchtungssteuerung, Standard-Computerschnittstelle • Erforderliches Betriebssystem : Windows 11 64bit • Inklusive Software : 3D-Scannen, automatische Neupositionierung, Erfassung von Texturkarten, 3D-Farbwiedergabe, Erstellen von Querschnitten, Erstellen von 3D-Kanten, Reverse Engineering von 3D-Kanten zu DXF/DWG, Vergleich von 3D-Kanten zu DXF/DWG, Rückprojektion von farbigen Abweichungsberichten auf das Teil, Erstellung von 3D-Punktwolken in den Formaten PLY, STL, VRML, ASCII, Erstellung von texturierten Punktwolken, Kalibrierungssoftware.
