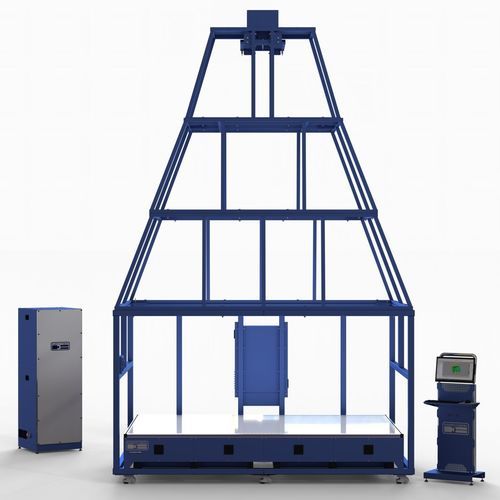

Optische Inspektionsmaschine Planar P770.35

VideoOberflächenForm

- Schnelles und automatisches Prüfen von Teilen - Extrem schnelles Reverse Engineering - SPC-Integration - Größte Auswahl an Modellen verfügbar Produktspezifikationen Genauigkeit: - Form: 35/75μm* - Surfscan: Kundenspezifische Option Bauteilgröße (Länge x Tiefe x Höhe) 3500mm x 2200mm x 350mm Spezifikation - Maximale Bauteillänge: 3500mm - Maximale Breite des Bauteils: 2220mm - Maximale Bauteildicke: 350mm - Max. Bauteilgewicht: 500kg - Messgenauigkeit, Länge und Breite** : +/- 35/75 μm* - Messgenauigkeit, Höhe** (optional) : +/- 300 μm* - Punktabstand : 0.37mm - Messgeschwindigkeit** : 3GHz - Festplatte : >125Gb - Bildschirm : 20 Zoll Flachbildschirm oder besser - Peripheriegeräte : Tastatur und optische Maus - Betriebs-Software : Windows 10 - 64 Bit - Proprietäre InspecVision-Software : Inspektion, SPC, Berichtswesen, Reverse Engineering - Datenkabel : USB 2 oder USB3, CoaXPress oder FibreOptic - KVM : Tastatur-, Video-Display- und Mausständer (PC integriert in die Leuchttischkonstruktion) - Konstruktion des Leuchttisches : Rahmen mit abnehmbarer Blechverkleidung - Messfläche des Leuchttisches: Laminatglas, vorgespannt mit integrierter Diffusionsschicht - Lichtquelle: Hocheffiziente LEDs - Maschinenrahmenkonstruktion : Schwere gefaltete und kastenförmig geschweißte Blechkonstruktion - Stromversorgung : 380V-400V AC 3-Phasen 4-Leiter 50/60Hz Andere Spannungen auf Anfrage erhältlich ((16A 230V 3P+N+E IECEE 60309 Stecker) bis (16A 230V 3P+N+E IECEE 60309 Steckdose) Kabel mitgeliefert) - Leistungsaufnahme : 14 bis 21A maximal - Schutzeinrichtungen : Schutzschalter, an der Rückseite des Leuchttisches montiert
