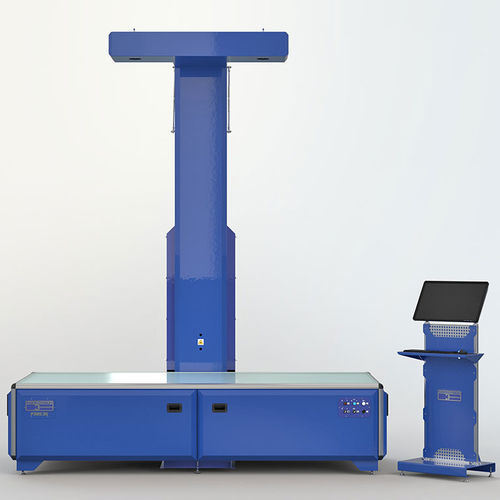

Optische Inspektionsmaschine Planar P360.35L

3DOberflächenForm

• Prüfen Sie Teile schnell und automatisch • Ultraschnelles Reverse-Engineering • SPC-Integration • Größte verfügbare Modellpalette • 3D-Scan-Add-on Produktspezifikationen Genauigkeit: • Shape: 35/70μm* • Surfscan: 0.25mm Komponentengröße (length x depth x height) 3000mm x 1220mm x 350mm Spezifikationen • Maximale Bauteillänge : 3000mm • Maximale Bauteilbreite : 1220mm • Maximale Bauteildicke : 350mm • Maximales Bauteilgewicht : 500kg • Messgenauigkeit, Länge & Breite** : +/- 35/75 μm* • Messgenauigkeit Höhe** (optional) : +/- 100 μm* • Geschwindigkeit messen** : 3GHz • Festplatte : >125 GB • Bildschirm : 20 Zoll Flachbildschirm oder besser • Zusätzliche Ausrüstung : Tastatur und optische Maus • Betriebssoftware : Windows 10 - 64-Bit • Proprietäre InspecVision-Software : Inspektion, SPC, Berichterstattung, Reverse Engineering • Datenkabel : USB2 oder USB3 • KVM : Tastatur-, Videoanzeige- und Mausständer (PC in Leuchttischeinheit integriert) • Leichte Tischkonstruktion : Rahmen mit abnehmbarer Blechverkleidung • Lichttisch-Messfläche : Verbundglas, gehärtet mit integrierter Diffusionsschicht • Lichtquelle : Hochleistungs-LEDs • Mastbau : Schwere gefaltete Blechkonstruktion • Stromversorgung : 230 Volt, einphasig, 50Hz oder 110 Volt, einphasig, 60Hz auf Anfrage • Energieverbrauch : 20 A maximal bei 230 Volt, 30 A maximal bei 110 Volt • Schutzvorrichtungen : Leistungsschalter, montiert an der Rückseite des Lichttisches
