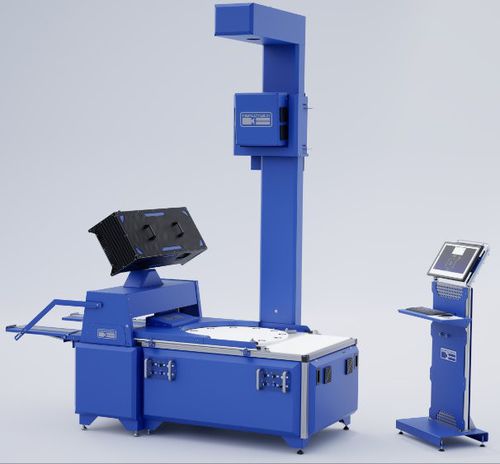

Optische Inspektionsmaschine Planar P110.25

3DOberflächenForm

• Prüfen Sie Teile schnell und automatisch • Ultraschnelles Reverse-Engineering • SPC-Integration • Größte verfügbare Modellpalette • 3D-Scan-Add-on Produktspezifikationen Genauigkeit: • Shape: 25/50μm* • Surfscan: 0.15mm Komponentengröße (length x depth x height) 1276mm x 851mm x 350mm Spezifikationen • Maximale Bauteillänge : 1276mm • Maximale Bauteilbreite : 851mm • Maximale Bauteildicke : 350mm • Maximales Bauteilgewicht : 200 kg – UDL (gleichmäßig verteilte Last) • Messgenauigkeit, Länge & Breite** : +/- 25/50 μm* • Messgenauigkeit Höhe** (optional) : +/- 100 μm* • Geschwindigkeit messen** : <0,25 Sek • Kamera : Industrialisierte ultrahohe Auflösung, professionell montiert in einem abgedichteten Gehäuse • Computerprozessor : Intel-Quad-Core • Prozessorgeschwindigkeit : <3 GHz • Festplatte : <125 GB • Bildschirm : 20 Zoll Flachbildschirm oder besser • Zusätzliche Ausrüstung : Tastatur und optische Maus • Betriebssoftware : Windows 10 - 64-Bit • Proprietäre InspecVision-Software : Inspektion, SPC, Berichterstattung, Reverse Engineering • Datenkabel : USB2 oder USB3 • KVM : Tastatur-, Videoanzeige- und Mausständer (PC in Leuchttischeinheit integriert) • Leichte Tischkonstruktion : Rahmen mit abnehmbarer Blechverkleidung • Lichttisch-Messfläche : Verbundglas, gehärtet mit integrierter Diffusionsschicht • Lichtquelle : Hocheffiziente Leuchtstoffröhren oder LED-Beleuchtung mit digitalem Hochfrequenz-Vorschaltgerät • Mastbau : Schwere gefaltete Blechkonstruktion • Stromversorgung : 230 Volt, einphasig, 50Hz oder 110 Volt, einphasig, 60Hz auf Anfrage • Energieverbrauch : 8 A maximal bei 230 Volt, 13 A maximal bei 110 Volt
