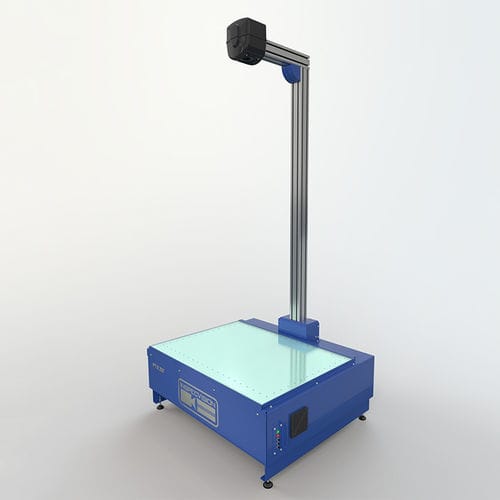

Optische Inspektionsmaschine Planar P70.20

3DOberflächenForm

• Prüfen Sie Teile schnell und automatisch • Ultraschnelles Reverse-Engineering • SPC-Integration • Größte verfügbare Modellpalette • 3D-Scan-Add-on Produktspezifikationen Genauigkeit: • Shape: 20/40μm* • Surfscan: 0.15mm Komponentengröße (length x depth x height) 1000mm x 667mm x 350mm Spezifikationen • Maximale Bauteillänge : 1000mm • Maximale Bauteilbreite : 667mm • Maximale Bauteildicke : 350mm • Maximales Bauteilgewicht : 50 kg – UDL (gleichmäßig verteilte Last) • Messgenauigkeit, Länge & Breite** : +/- 20/40 μm* • Geschwindigkeit messen** : 2GHz • Festplatte : <80 GB • Bildschirm : 20 Zoll Flachbildschirm oder besser • Zusätzliche Ausrüstung : Tastatur und optische Maus • Betriebssoftware : Windows 10 - 64-Bit • Proprietäre InspecVision-Software : Inspektion, SPC, Berichterstattung, Reverse Engineering • Datenkabel : USB2 oder USB3 • Computerschrank (Optional) : Industrielles staubdichtes Gehäuse • Leichte Tischkonstruktion : Geschweißtes Stahlgehäuse • Lichttisch-Messfläche : Verbundglas, gehärtet mit integrierter Diffusionsschicht • Lichtquelle : Hochleistungs-LEDs • Mastbau : Extrudiertes Aluminium • Stromversorgung : 230 Volt, einphasig, 50Hz oder 110 Volt, einphasig, 60Hz auf Anfrage • Energieverbrauch : 4 Ampere maximal bei 230 Volt, 7 Ampere maximal bei 110 Volt • Schalttafel : Steuerschalter für Strom, Kamera und Licht • EG-Richtlinien : Entspricht den Maschinen-, Niederspannungs- und EMV-Richtlinien • Farbe : Alu natur und RAL 5013 (kobaltblau)
