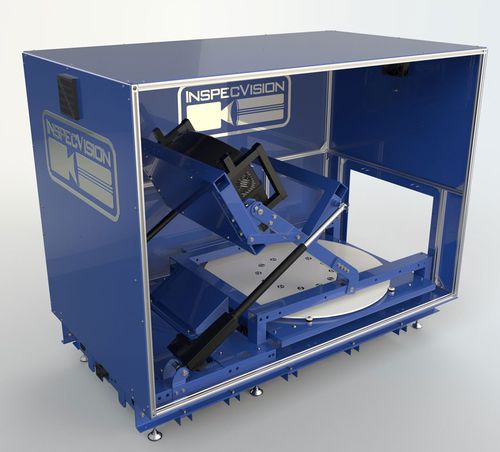

Optisches Scanner-System Opti-Scan OS350.10

3Dfür InspektionPunktwolken

• Misst Flächen und Kanten in 3D • Automatisierte Inspektion mit einem Klick • Weißlicht-Scanning-Technologie • Zertifizierte Genauigkeit • 20 MP Kamera als Standard • Entwickelt für Fabrikhallenbedingungen Produktspezifikationen Genauigkeit: • Repeatability: 10 μm • Volumetric: 15 μm Auflösung • Field of View: 350mm • Camera: >20MP • Projector: >2MP Spezifikationen • Max Einzelscanbereich 1 & 2 : 350mm (X) x 215 mm (J) • Max. Einzelscantiefe* 1,2 & 3 : 215 mm (Z) • Volumetrische Genauigkeit** : 15 Mikron • Wiederholbarkeit** : 10 Mikron • Punktabstand : Besser als 75 Mikron • Scangeschwindigkeit*** : > 250.000 Punkte pro Sekunde • Scanzeit*** : < 10 Sekunden • Verarbeitungszeit**** : < 5 Sekunden • Zusätzliche Ausrüstung : Tischbeleuchtungssteuerung, Standard-Computerschnittstelle • Erforderliches Betriebssystem : Windows7 64bit • Inklusive Software : 3D-Scannen, automatische Neupositionierung, Erfassung von Texturkarten, 3D-Farbwiedergabe, Erstellen von Querschnitten, Erstellen von 3D-Kanten, Reverse Engineering von 3D-Kanten zu DXF/DWG, Vergleich von 3D-Kanten zu DXF/DWG, Rückprojektion von farbigen Abweichungsberichten auf das Teil, Erstellung von 3D-Punktwolken in den Formaten PLY, STL, VRML, ASCII, Erstellung von texturierten Punktwolken, Kalibrierungssoftware.
