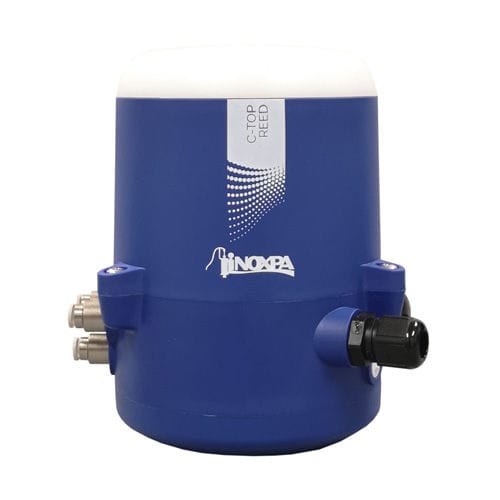

Die Steuereinheit C-TOP Reed kann an jeden INOXPA-Antrieb angepasst werden und sowohl effizient als auch individuell pneumatisch angetriebene Prozessventile automatisieren. Dazu gehören: Absperrklappen, Kugelhähne oder Ventile mit einem oder zwei Sitzen.
Der Steuerkopf enthält bis zu drei Magnetventile, zwei magnetische Ziele und ein elektronisches Modul, das aus drei Sensoren besteht, die mit den drei optischen Anzeigen (LEDs) verbunden sind. Die Magnetventile, die das Ventil steuern und auf es einwirken, werden durch externe Signale aktiviert. Gleichzeitig können die Sensoren des elektronischen Moduls die Position des Ventilantriebs durch die Erkennung der Position der auf der Adapterwelle befindlichen Targets ablesen und informieren mit dem Aufleuchten des Steuerkopfes über den Ventilzustand. Der Steuerkopf verfügt über DIP-Schalter, die verschiedene Konfigurationen ermöglichen, um den Steuerkopf an die verschiedenen Ventiltypen anzupassen.
Das C-TOP Reed wird einfach auf den Ventilantrieb aufgesteckt.
Schnelle und einfache Konfiguration.
Leitungserfassung mit magnetischen Reed-Sensoren.
Verwendung von bis zu drei Magnetventilen möglich.
360º-Leuchten zur Anzeige des Ventilstatus.
Kunststoffteile PA6
Schrauben und Muttern A2
Dichtungen NBR
Pneumatische Anschlüsse Messing vernickelt
---
