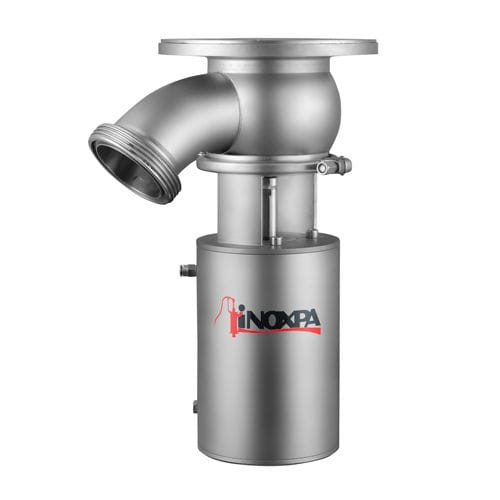

Sitzventil INNOVA F
pneumatischAbsperrfür Wasser

Sitzventil
Sitzventil
Sitzventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Sitz
Betätigung
pneumatisch
Funktion
Absperr
Medium
für Wasser
Korpus
Sitz, geschweißt
Anwendung
für Hygieneanwendungen, Bodenablass
Weitere Eigenschaften
kompakt, DIN, normal geschlossen, einfachwirkend
DN

Max: 100 mm
(3,937 in)

Min: 25 mm
(0,984 in)

Druck

Max: 10 bar
(145 psi)

Min: 6 bar
(87 psi)

Temperatur

Max: 140 °C
(284 °F)

Min: -10 °C
(14 °F)

Beschreibung

Das INNOVA F-Ventil ist ein absperrendes Einsitzventil, das speziell für den Einbau am Tankboden zur Verwendung in hygienischen Anwendungen entwickelt wurde. Kompakteres, platzsparendes Design. Spezifisches Gehäuse mit angeschweißtem Flansch. 45º Winkelauslass für das Schweißen. Öffnung zur Innenseite des Ventils hin. Radiale Ausführung der Dichtung. Einfachwirkender Antrieb. Normal geschlossenes Ventil. Die offene Laterne ermöglicht die visuelle Inspektion der Wellenabdichtung. Produktberührte Teile AISI 316L (1.4404) Andere Edelstahlteile AISI 304 (1.4301) Dichtung EPDM Oberflächenbeschaffenheit: Intern Hochglanzpolitur Ra ≤ 0,8 μm Extern Matt Lieferbare Größen: DIN 11850 DN 25 - DN 100 ASME BPE OD 1" - OD 4" Verbindungen: Schweißnaht
