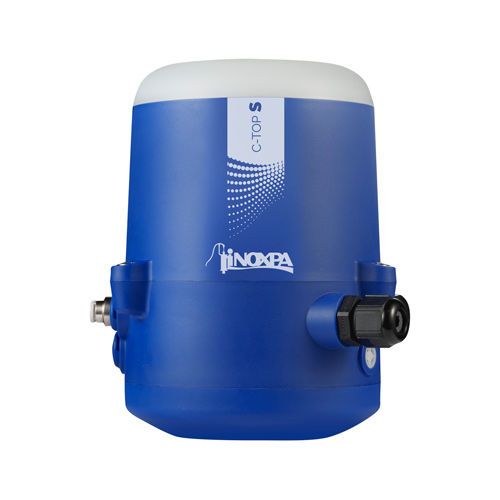

Kontrolleinheit für Ventil C-TOP S series

Das Steuergerät C-TOP S lässt sich an jeden INOXPA-Antrieb anpassen und automatisiert pneumatisch angetriebene Prozessventile effizient und individuell. Dazu gehören: Klappen-, Kugel-, Membran- und Einsitz- oder Doppelsitzventile. Die Steuereinheit enthält ein elektronisches Modul zur linearen Erkennung, das aus mehreren Hall-Sensoren besteht. Ein SPS-System sendet über das Elektronikmodul der Einheit Signale an die Magnetventile zur Steuerung und Betätigung des Hauptventils. Gleichzeitig sendet das Elektronikmodul Rücksignale an die SPS, um die aktuelle Position des Ventils anzuzeigen. Die Konfiguration des C-TOP S erfolgt über die Tasten des Elektronikmoduls. Für jeden Ventilplatz leuchtet eine bestimmte Farbe auf, um jederzeit den aktuellen Zustand des Ventils anzuzeigen. Die farbigen Leuchten des Geräts können über DIP-Schalter konfiguriert werden, die sich ebenfalls auf dem Elektronikmodul befinden. Das C-TOP S wird einfach oben auf den Ventilantrieb montiert. Der AUTOTUNE-Modus ermöglicht eine schnelle und einfache Konfiguration. Leitungserfassung mit Hall-Sensoren. Einsatz von bis zu drei Magnetventilen möglich. Für einfachwirkende Regelventile ist ein Magnetventil erforderlich, für doppeltwirkende Regelventile zwei und für Doppelsitzventile drei. Anschluss eines externen Sensors möglich. 360°-Ansicht der Leuchten, die den Ventilstatus anzeigen. Kunststoffteile PA6 Schrauben und Muttern A2 Dichtungen NBR Pneumatische Anschlüsse Messing vernickelt
