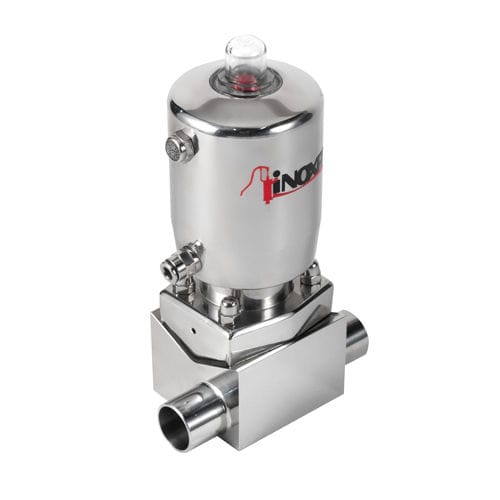

Membranventil NDL

manuellpneumatischSitz

Die Membranventile NDL (Non Dead Leg T Valve), manuell oder pneumatisch betätigt, sind speziell für den Einsatz in aseptischen Prozessen in der Pharmaindustrie konzipiert. Die Ventile werden häufig an den Einsatzstellen in den Kreisläufen von gereinigtem Wasser (PW) oder Wasser für Injektionen (WFI) eingesetzt. Die Membran dient sowohl der Gehäuseabdichtung als auch der Sitzdichtung. Es gibt keine Wege in die Außenumgebung und somit ist das Ventil für aseptische Prozesse geeignet. Beim Schließen des Ventils bewegt sich ein Druckstück, das die Membran trägt, in Richtung der Dichtfläche am Gehäuse. Während sich die Druckplatte bewegt, beugt sich die Membran und wird auf die Sitzfläche in der Mitte des Körpers gedrückt, wodurch der Strömungsweg durch den Körper geschlossen wird. Das Ventil kann manuell oder pneumatisch betätigt und durch Steuergeräte und Magnetventile gesteuert werden. Ein Standard-Membranventil wird zum Absperren des Durchflusses einer Leitung verwendet, ein Ventil vom Typ NDL schließt nur einen Ausgang der Hauptleitung. Im Vergleich zum herkömmlichen Membranventil wird der Totpunkt eines NDL-Ventils durch die Konstruktion des Ventils auf ein Minimum reduziert, und die pharmazeutischen Normen wie ASME BPE priorisieren diesen Zustand. Breites flexibles Sortiment, basierend auf einem modularen Designkonzept mit Schlüsselkomponenten, die mit anderen Ventilen gemeinsam sind. Autoklavierbare Edelstahlhauben und -griffe. Griff mit Hubbegrenzung. Hygienisches Design der Griffe.
