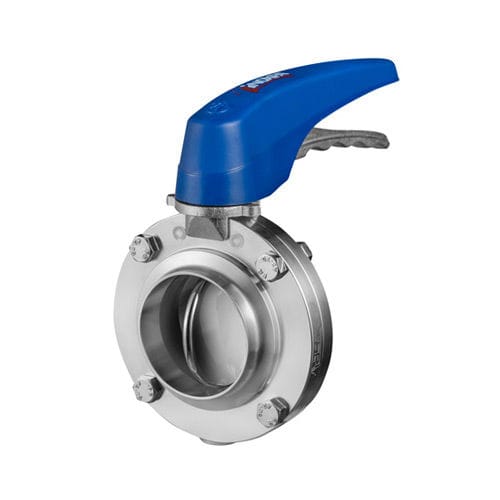

Absperrklappe A4 seriesmanuellpneumatischelektrisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mit Absperrklappe
- Betätigung
- manuell, pneumatisch, elektrisch
- Funktion
- Steuerung
- Korpus
- geschweißt, EPDM
- Anwendung
- für die chemische Industrie, für die Lebensmittelindustrie, für Flüssigkeiten, für die Pharmaindustrie, hygienisch, für Hygiene, für Teile
- Weitere Funktionen
- für Saugzwecke
- Weitere Eigenschaften
- doppeltwirkend, einfachwirkend, ATEX
- DN
Max: 100 mm
(3,937 in)Min: 25 mm
(0,984 in)- Druck
Max: 10 bar
(145 psi)Min: 0,2 bar
(2,9 psi)- Temperatur
Max: 140 °C
(284 °F)Min: -10 °C
(14 °F)
Beschreibung
Die manuell oder automatisch betätigten Scheibenventile vom Typ A480 können bei den meisten Anwendungsfällen in Verbindung mit flüssigen Produkten in der Lebensmittel-, Chemie- und Pharmaindustrie zum Einsatz kommen. Dank seines besonderen Designs bietet das zwischen Flanschen angebrachte Scheibenventil A490 eine einfache Installation und Wartung, wobei das Ventil mithilfe von 4 Schrauben ausgebaut werden kann, während die Flansche fest an der Anlage verschweißt bleiben.
Die Scheibenventile können automatisch mittels Stellantrieb oder manuell per Hebel betätigt werden. Durch den Hebel wird das Ventil in der Schaltstellung „geöffnet“ oder „geschlossen“ verriegelt, es gibt aber auch andere Versionen mit Zwischenstellungen. Der Stellantrieb wandelt die Axialbewegung des Kolbens in eine 90-Grad-Drehbewegung um, die auf die Scheibe übertragen wird.
Entwurf gemäß EHEDG-Richtlinien.
Hebel sowie pneumatische oder elektrische Betätigungen leicht austauschbar.
Geringer Druckverlust.
Mit jeder beliebigen Verbindungsform austauschbare Seiten.
Nachverfolgbarkeit der Bauteile.
Die Dichtungen erfüllen die Anforderungen der USP CLASS VI.
