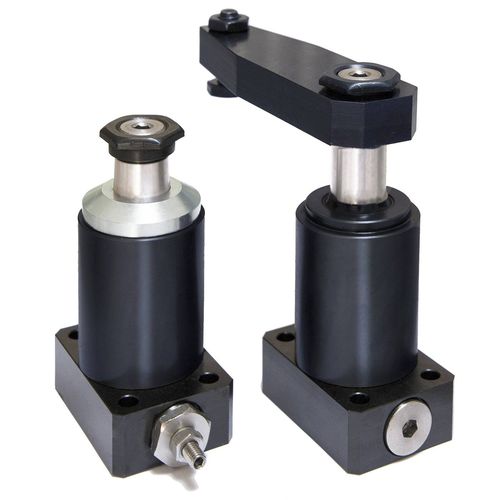

Schwenkspanner ISCC series

hydraulischfür Werkstückedoppeltwirkend

Standard-Schwenkspanner Hydraulisch, max. 350 bar, doppelt- und einfach wirkend Die Schwenkspanner werden als Aufbauversion angeboten und sind sowohl mittels der seitlichen Gewindeanschlüsse, wie auch über gebohrte Kanäle an der Unterseite zu betreiben. Oprtional: Metallabstreifer und Drosselung Dieser Standard-Schwenkspanner ist als Platten-Aufbauversion mit verschiedenen Optionen erhältlich. Mit Gewinde- und Flanschanschluß Einfach- und doppelt wirkend Einfacher Einbau und Montage Einbaulagen unabhängig Mit optionalem Metallabstreifer Mit optionaler Drosselung Beschreibung: Diese Schwenkspanner sind Zugzylinder, bei denen mittels einer Druckbeaufschlagung auf der Kolbenstangenseite die Drehbewegung des Kolbens erzeugt wird (Schwenkhub). Nachdem die Schwenkbewegung vollzogen ist, wird der eigentliche Spannhub eingeleitet. Schwenk- und Spannhub ergeben den Gesamthub. Die Schwenkspanner werden als Aufbauversion angeboten und sind sowohl mittels der seitlichen Gewindeanschlüsse, wie auch über gebohrte Kanäle an der Unterseite zu betreiben.
