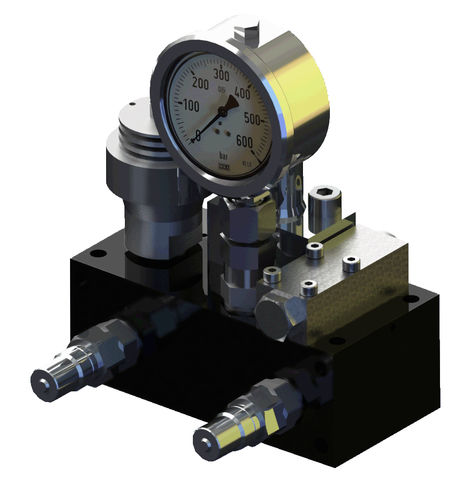

Manuelle Kupplungseinheit
Doppelt wirkend, max. 400 bar
- Integrierte Sicherheitselemente
- Entkuppeln unter Beibehaltung des Systemdruckes
- Vielseitige Montagemöglichkeit
- O-Ring- und Gewindeanschluss möglich
Die Kupplungseinheit wird dort eingesetzt, wo die Spann-
einrichtung manuell vom Druckerzeuger getrennt wird.
Diese Einheit funktioniert doppelt wirkend.
Einsatzempfehlungen:
Die Kupplungseinheit ist mit verschiedenen
Anschlussmöglichkeiten ausgestattet.
Sie kann per O-Ring-Anschluss am Boden befestigt
werden oder rückseitig mit G1/4 oder O-Ring.
Alle Dicht- und Verschlusselemente sind im
Lieferumfang enthalten.
Als Druckmedium empfehlen wir Hydrauliköl nach
DIN 51524 (HL, HLP).
Arbeitsablauf zum Spannen einer Vorrichtung:
- Ankuppeln-manuell am Anschluss "A+B".
- Druckerzeugung an "A", bis alle nachgeschalteten
Gruppen gespannt sind und der erforderliche
Systemdruck erreicht ist.
- Druckerzeugung beenden.
- Manuell abkuppeln.
Entspannen:
- Ankuppeln-manuell am Anschluss "A+B".
- Druckerzeugung an "B", bis alle nachgeschalteten
Gruppen entspannt sind.
Mit Druckerzeugung an "B" wird das entsperrbare
Rückschlagventil freigegeben und der Rückfluss
im "A"-Kanal kann erfolgen.
- Druckerzeugung beenden.
