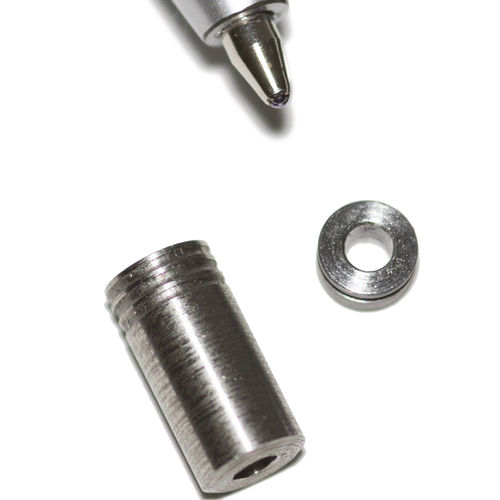

Kugelrückschlagventil ICV02 series

Miniaturhydraulischpneumatisch

Einsetzbares Miniatur-Rückschlagventil - Individuell platzierbar - Einfache Aufnahmebohrung - Ventilkombinationen möglich - hydraulisch und pneumatisch; - Betriebsdrücke bis zu 300 bar - Platzsparender Einbau Als Einsetzventil für Bohrung Ø5 Bei Druckbeaufschlagung am Anschluß „A“ fährt der Zylinder aus. Das verdrängte Volumen wird nun, an dem Rückschlagventil vorbei, durch die Bohrung mit der Drosselschraube, dem Anschluß „B“ zugeführt. Wird zum Einfahren des Zylinders der Anschluß „B“ mit Druck beaufschlagt, fährt dieser mit einer größeren Geschwindigkeit zurück. Wird diese Drosselung bei mehreren Zylindern angewendet, so kann man diese in ihrer Bewegung synchronisieren und zum Spannen in ihrer Ausfahrgeschwindigkeit drosseln.
