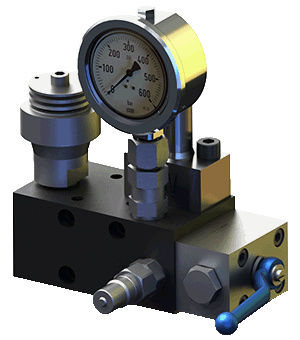

Manuelle Kupplungseinheit
Einfach wirkend, max. 400 bar
- Integrierte Sicherheitselemente
- Entkuppeln unter Beibehaltung des Systemdruckes
- Vielseitige Montagemöglichkeit
- O-Ring- und Gewindeanschluss möglich
Die Kupplungseinheit wird dort eingesetzt, wo die Spann-
einrichtung manuell vom Druckerzeuger getrennt wird.
Diese Einheit funktioniert einfach wirkend.
Einsatzempfehlungen:
Die Kupplungseinheit ist mit verschiedenen
Anschlussmöglichkeiten ausgestattet.
Sie kann per O-Ring-Anschluss am Boden befestigt
werden oder rückseitig mit G1/4 oder O-Ring.
Alle Dicht- und Verschlusselemente sind im
Lieferumfang enthalten.
Als Druckmedium empfehlen wir Hydrauliköl nach
DIN 51524 (HL, HLP).
Arbeitsablauf zum Spannen einer Vorrichtung:
- Ankuppeln-manuell
- Kugelhahn öffnen
- Druckerzeugung, bis alle Spannelemente
gespannt sind und der erforderliche Systemdruck
erreicht ist.
- Kugelhahn schließen
- Druckerzeugung beenden
- Abkuppeln manuell
- Vorrichtung zur Bearbeitung freigeben
Sollte der Kugelhahn während der Druckbeaufschlagung im ungekuppelten Zustand geöffnet werden,
passiert nichts, allerdings muss zwischen Kugelhahn
und Schnellkupplung der Druck dann vor dem
nächsten Ankuppeln abgebaut werden.
Dies geschieht durch Lösen der Schnellkupplung.
