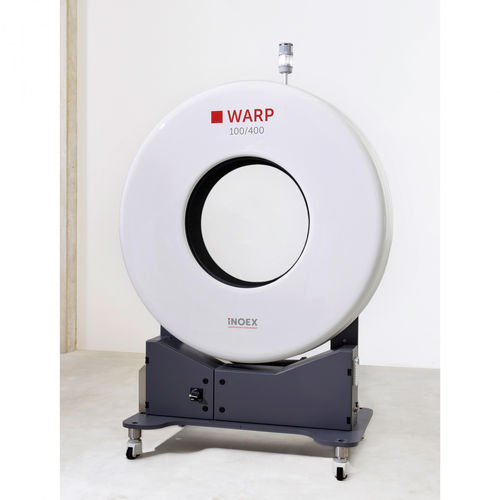

Dickenmesssystem WARP 100

DurchmesserLinienoptisch

Das WARP 100 ist ein Inline-Rohrmesssystem zur Wanddicken- und Durchmessermessung an bis zu 38 Messpunkten und 19 Achsen. Mehr als 1100 Messungen pro Sekunde garantieren eine lückenlose Messung. Dies ist besonders wichtig für Rohre mit hohen Qualitätsansprüchen, wie Druck- oder Gasrohre. Die maximale Liniengeschwindigkeit für die 100 % Abdeckung beträgt bis 11,8 m/min. Das WARP 100 in ist in drei Baugrößen erhältlich und kann zur Messung im Durchmesserbereich von 25 bis 630 mm eingesetzt werden. Die statischen Sensoren sind rund um das Rohr verteilt und vermessen kontinuierlich parallel das Rohr. Durch die speziell entwickelte Optik kann die Ausrichtung der Radarwelle auf die Rohrmitte fokussiert werden. Die Sensoren sind so angeordnet, dass die Messflecken überlappen und somit eine engmaschige Abdeckung in Extrusionsrichtung gewährleistet wird. Messgrößen wie Wanddicken, Durchmesser, Ovalität, Exzentrizität sowie Prozessbedingungen (z. B. Sagging) werden präzise erfasst, dokumentiert und zur automatischen Prozessregelung weiterverwendet. Weitere Vorteile und Eigenschaften: Messung mit 100% Rohrabdeckung im Durchmesserbereich von 25 bis 630 mm (drei Baugrößen) Wanddickenbereich ab 2 bis zu 125 mm (materialabhängig) Erfassung von Dünnstellen innerhalb des Rohres 100 %ige Dokumentation der Produktion gemäß den Vorgaben
