Runder Rohrverbinder LKQ.E

AluminiumregelbarSchiebe

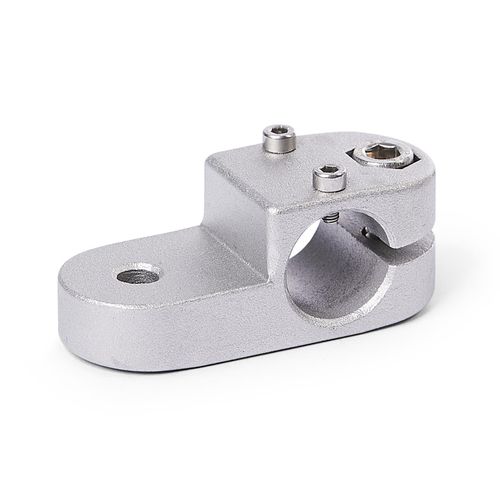

Laschen-Verfahrschlitten aus Aluminium- Druckguss verfügen über eine geschlitzte und spanend bearbeitete Schlitten-Bohrung mit oder ohne Gleiteinsatz. Die glatte Befestigungslasche ist mittig und quer zur Schlitten-Bohrung angeordnet. Die Schlitten-Bohrung bildet mit dem Führungsrohr einer Verstelleinheit eine solide Linear-Rund- Führung, die sich spielarm einstellen bzw. klemmen lässt. Mitnehmerschrauben übertragen die Linearbewegung der Verstelleinheit an den Verfahrschlitten. Je nach Anforderung wird das zu verstellende Bauteil am Schlitten befestigt – oder der Schlitten selbst ist am Anwendungsort verbaut, so dass sich die komplette Verstelleinheit bewegt. Eine Innensechskantschraube oder ein verstellbarer Klemmhebel reduziert an der Schraubstelle die Schlitten- Bohrung. Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Aufgrund der kleineren Klemmhebellänge ist die erreichbare Klemmkraft jedoch geringer als bei einer werkzeugbetätigten Innensechskantschraube. RoHS konformes Produkt
