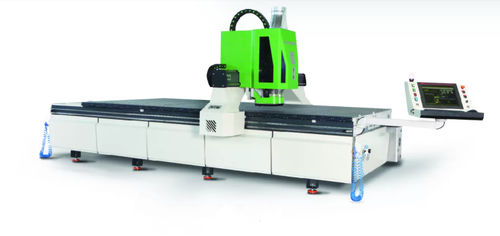

CNC-Bearbeitungszentrum / 3-Achs Ino XT 1640

vertikalBrückenfür Aluminium

Die CNC-Plattenbearbeitungsmaschinen sind auf die Bearbeitung von Aluminiumverbundplatten spezialisiert. Auf dem Markt auch als ACP-Platten oder ACM-Platten bezeichnet. Die Maschine nutet und schneidet die Aluminium-Verbundplatten mit Hilfe von Fräsern und 2 Hochgeschwindigkeits-Spindelmotoren, spannt die Platten mit Hilfe eines Vakuumtisches und einer Vakuumpumpe ein und saugt die Späne, die aus der Platte kommen, mit einem Staubabsaugsystem ab. Alle Achsen bewegen sich auf linearen Führungen und werden von Servomotoren mit Untersetzungsgetrieben bewegt, die von einer echten CNC-Steuerung gesteuert werden. Die Maschine kann Leichtmetallwerkstoffe wie Aluminiumverbundplatten, HPL, Aluminiumplatten bis zu 20 mm Wandstärke, Bakelit, Kupfer, Acryl, Plexiglas usw. bearbeiten. Die Maschine hat einen sehr technologischen Vakuumtisch aus Kunststoff. Der Benutzer braucht den Tisch nicht mehr mit Dichtungen zu isolieren, wie es bei dem alten System der Fall war. Das Vakuumieren erfolgt isoliert im Vakuumsystem unter dem Tisch und hat eine sehr hohe Spannkraft. Dies ist eine sehr neue Technologie, die nur von ino Machinery verwendet wird. Der Vakuumiertisch ist in Kammern mit kleineren Vakuumierzonen unterteilt. Jede Zone wird durch ein 24V-Pneumatikventil zum Öffnen und Schließen gesteuert. Diese Ventile werden von der CNC-Steuerung gesteuert und je nach Größe der Platte geöffnet und geschlossen. Bei der ino XT-Serie entscheidet die Maschine selbst, welche Zone geöffnet und welche geschlossen wird, ohne dass der Bediener dies kontrollieren muss, so dass die Platte perfekt auf dem Tisch eingespannt ist und sich während der Bearbeitung nicht bewegt. Dank des Doppelspindelkonzepts sind 2 Spindelmotoren mit je 5,5 kW und 18.000 U/min vorhanden, die von einem Frequenzumrichter zur Regulierung der Fräsgeschwindigkeit angetrieben werden.
