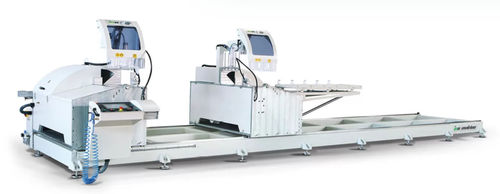

Gehrungs-Sägemaschine AS 534/65

für AluminiumProfilCNC

Radiale Doppelgehrungssäge mit 600 mm langen Sägeblättern, die sich in der Radialachse bewegen und einen großen Schnittbereich haben. Die Nettoprofilschnittlänge beträgt 6,5 Meter und die Maschine ist für Aluminiumprofile ausgelegt. Der zweite Sägekopf bewegt sich auf linearen Führungen über Zahnstangen- und Servoantriebe. Beide Köpfe sind pneumatisch um 45 und 90 Grad schwenkbar. Der äußerst steife Maschinenkörper sorgt für vibrationsfreie Schnitte trotz des enormen Gewichts, das durch den 650 mm langen Hub der Sägeblätter verursacht wird. Zwischen den beiden Köpfen befinden sich 4 Profilschlitten, die manuell bedient werden, um ein Verbiegen der Profile zu vermeiden, da die Profile, die auf dieser Maschine geschnitten werden, groß und schwer sind. Auf dieser Maschine ist es möglich, sehr große Konstruktionsprofile, Automobilprofile, große Schiebeserien und Hebeschiebesysteme zu schneiden. Die Maschine wird über eine SPS und ein 10,2″ Touchpanel gesteuert. Die Schnittmaße und Schnittgrade werden über diese Steuerungsschnittstelle, die in 8 verschiedenen Sprachen verfügbar ist, in die Maschine eingegeben. Es ist möglich, eine Schnittliste manuell in die Maschine einzugeben, oder es ist auch möglich, Schnittlisten über ein USB-Laufwerk oder eine LAN-Verbindung zu laden. Auf diese Weise kann die Maschine alle Daten aus jeder beliebigen Fensterproduktionssoftware importieren. Dank der speziellen INO-Software kann die Maschine alle Arten von .csv- oder .txt-Dateien lesen und Etiketten für jedes geschnittene Stück erstellen. Diese Etiketten werden dann vom Barcodeleser des CNC-Bearbeitungszentrums gelesen und alle Fräsvorgänge werden identifiziert, ohne dass eine Zeichensoftware verwendet werden muss.
