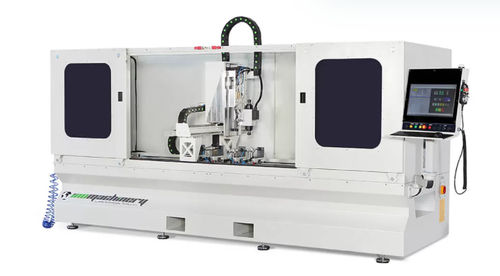

3-Achs-Profilbearbeitungszentrum Ino Boxter (XC 1000)

mit schwenkbarer SpindelCAD/CAMfür Türen und Fenster

CNC-Profilbearbeitungszentrum mit wirtschaftlicher Kabinenkonstruktion, die sich auf X-Y-Z-Achsen bewegt. Es bearbeitet Profile mit einer Hochgeschwindigkeitsspindel, die sich auf einem Stahlkörper bewegt, der mit einer CNC-Steuereinheit und Servomotoren ausgestattet ist. Der Referenzpunkt am Anfang und Ende der Maschine wird manuell angehoben und bestimmt den Nullpunkt der Profile. Pneumatische Schraubstöcke zum Einspannen der Profile sind standardmäßig in 4 Einheiten auf Linearführungen angebracht. Die Maschine arbeitet mit Uni_Link, einer maßgeschneiderten Software für die Türen- und Fensterherstellung, und die Spannpositionen werden auf der Uni_Link-eigenen Schnittstelle angezeigt. Dank des Uni_Link-Programms werden Dxf-Zeichnungen von Tür- und Fensterprofilen in die HMI der Maschine exportiert. Die Größe des zu bearbeitenden Türprofils wird eingegeben, der Scharniertyp und der Schlosstyp werden ausgewählt, und die Maschine führt die parametrischen Berechnungen des Profils perfekt aus. Die Maschinenabdeckung wird vom Bediener während der Bearbeitung der Profile manuell geschlossen und nach Abschluss des Vorgangs manuell geöffnet. die Maschine arbeitet mit kundenspezifischer Software für die Tür- und Fensterherstellung, und alle Informationen über Klemmenpositionen, Profilausrichtung und Profildaten werden dem Bediener auf einer eigenen Schnittstelle angezeigt. Dank der Profilbearbeitungssoftware werden Dxf-Zeichnungen von Tür- und Fensterprofilen von der Software importiert, die Größe des zu bearbeitenden Türprofils wird eingegeben, dann werden Scharniertyp und Schlosstyp als Makros ausgewählt. Das Bearbeitungsprogramm wird ausgegeben und in der Programmoberfläche aufgelistet. Da sich die Profillängen ändern, legt die Profilbearbeitungssoftware die gleichen Operationen parametrisch auf verschiedene Längen und bereitet die Bearbeitungsprogrammdatei vor, indem sie alle Berechnungen selbständig durchführt.
