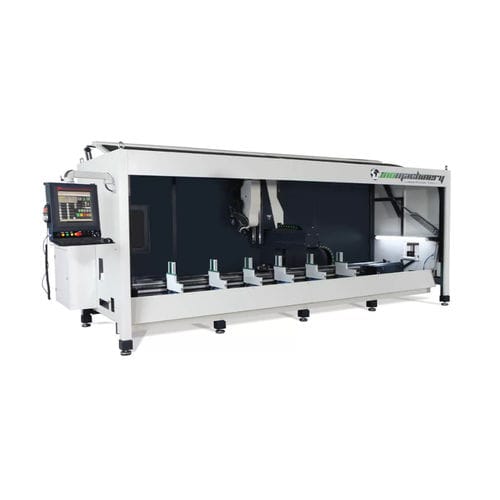

4-Achs-Bearbeitungszentrum Ino CALIFORNIA

vertikalBrückenfür Aluminium

Das Compact Design CNC Profilbearbeitungszentrum mit 4 gesteuerten Achsen X-Y-Z-A. Die Maschine ist hauptsächlich für die Bearbeitung von Aluminiumprofilen ausgelegt. Abgesehen von Aluminium kann sie auch jede Art von Leichtmetallprofil mit Hilfe von speziellen, kundenspezifischen Fräsern bearbeiten. Die Brücke, die die Hochgeschwindigkeits-Elektrospindel trägt, bewegt sich auf linearen Führungen durch die bürstenlosen Servomotoren unabhängig vom Antrieb und bearbeitet jede Art von Form auf den Profilen. Die Elektrospindel kann sich unabhängig vom Antrieb von 0 bis 180 Grad drehen und in jeder Winkelposition bearbeiten und die Werkzeuge aus dem Werkzeugwechselmagazin mit 7 Positionen wechseln. Die CADCAM-Software ist ein maßgeschneidertes Werkzeug für die Profilbearbeitungszentren von "ino machinery". Der pneumatische Referenzpunkt kippt automatisch nach oben und unten entsprechend dem Arbeitszyklus der Maschine. Es gibt 6 Stück Profilspanneinheiten, die vom Bediener manuell an den von CadCAM festgelegten Stellen positioniert werden. Dank der Option der automatischen Positionierung der Spanner kann die Brücke die Spanner auch selbst positionieren. Die Abdeckungen der Kabine bewegen sich automatisch nach oben und unten, wenn die Maschine in Betrieb ist und die Bearbeitung stoppt. Die Maschine arbeitet mit einer maßgeschneiderten Software für die Bearbeitung von Profilen. Dank der Profilbearbeitungssoftware werden Dxf-Zeichnungen der zu bearbeitenden Profile vom Bediener importiert und in 3D auf dem Bildschirm angezeigt. Die Länge des Profils wird eingegeben, jedes Loch oder jeder Schlitz oder jede freie Form wird als Makro aufgezeichnet, dann werden diese Makros als die am Profil auszuführenden Operationen eingeführt. Diese Makros werden ausgewählt und auf dem Profil platziert.
