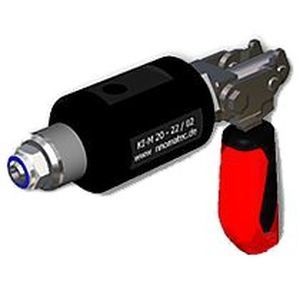

Schnellkupplung KI-M series

für Druckluftfür Gasaus PA

Das innomatec connec ® Schnellanschluss-System, Typ KI-M verschließt Bohrungen und verbindet sie mit einem Leitungssystem. Ovale, raue und gegossene Flächen sowie Prüflinge mit großen Toleranzen Abdichtflächen werden radial abgedichtet. Funktion und Arbeitsweise Das Schnellanschluss-System Typ KI-M wird manuell in den Prüfling eingesteckt. Durch Betätigen des Kniehebels wird der Schnellanschluss gespannt. Die Abdichtung in der Bohrung erfolgt durch einen elastischen Dichtgummi. Über den Prüfanschluss wird das System gefüllt oder verschlossen. Nach abgeschlossener Prüfung wird der Schnellanschluss über den Kniehebel entspannt und kann entnommen werden. Je nach Durchmesser, Arbeitsdruck oder Beschaffenheit der Oberfläche (ölig usw.) muss der Anschluss gegen „Abrutschen“ gesichert werden (Gleitsperre,Vorrichtung). Dichtheit Das innomatec connec ® Schnellanschluss-System hat hervorragende Abdichteigenschaften (“heliumdicht”). Die Standzeiten des Dichtgummis sind für die Serientauglichkeit ausgelegt. Das Wechseln der Dichtgummis kann sehr einfach ohne Werkzeug erfolgen. Sonderausführungen Den Anschluss gibt es in vielen Sonderausführungen für spezielle Anwendungen mit Hubbegrenzung, Gleitsperre, Stützhülse oder Sonderdichtungen für besondere Umgebungsbedingungen. Für spezielle Einsatzfälle können die Abmessungen des Anschlusses der Aufgabe angepasst werden. Auch für Einzelstücke. Wir bitten um Ihre Anfrage. Bitte benutzen Sie dazu unsere Checkliste. Zubehör Als Zubehör können wir liefern: • montierte Verschraubungen für Anschlussleitungen • Absperrventile für Arbeitsmedium
